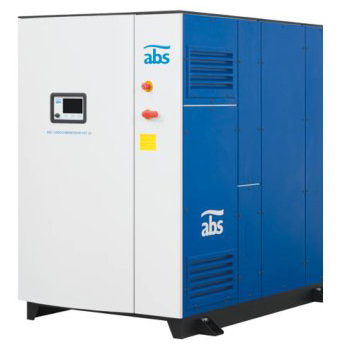

Turbocompresseur centrifuge radial à paliers magnétiques
Sulzer (Abs) HST 20

Présentation
• Le turbocompresseur centrifuge radial Sulzer Abs HST 20 est conçu pour la production d'air comprimé totalement exempte d'huile dans les applications industrielles exigeantes
• Équipé d'un variateur de fréquence intégré, ce modèle optimise en permanence la puissance consommée en fonction de la température ambiante et de la pression requise
• Sa conception à paliers magnétiques sans lubrification garantit un fonctionnement sans usure mécanique et avec un très faible niveau de vibration
• Le système de contrôle intégré produit assure un auto-contrôle permanent des paramètres de sécurité et une surveillance avancée du fonctionnement
• Monté sur châssis avec isolation phonique intégrée, le turbocompresseur s'intègre facilement dans un environnement industriel avec un haut niveau de confort acoustique

Applications
• Production d'air comprimé sans huile pour installations industrielles
• Aération de bassins et procédés nécessitant un débit d'air continu et contrôlé
• Alimentation en air pour procédés chimiques et pharmaceutiques sensibles
• Utilisation dans les stations d'épuration pour l'aération des eaux usées
• Applications industrielles nécessitant un contrôle fin du débit d'air et de la pression

Avantages
• Fonctionnement totalement exempt d'huile pour une qualité d'air optimale
• Ajustement automatique de la vitesse pour une consommation d'énergie réduite
• Technologie de paliers magnétiques éliminant la friction et l'usure mécanique
• Niveau sonore limité grâce à l'isolation phonique intégrée et au silencieux de surpression
• Surveillance avancée avec auto-contrôle permanent des paramètres de sécurité et diagnostics étendus

Conception
• Moteur électrique grande vitesse à fréquence élevée et vitesse variable, refroidi par air
• Turbine de compression d'air usinée en alliage d'aluminium aéronautique et optimisée en 3D
• Paliers magnétiques radiaux et axiaux avec contrôle actif continu de la position du rotor
• Variateur de fréquence intégré avec filtre anti-harmonique et démarrage progressif en standard
• Châssis avec isolation phonique intégrée et clapet de surpression avec silencieux pour la réduction du bruit

Caractéristiques techniques
• Type de machine : turbocompresseur centrifuge radial sans huile
• Plage de débit d'air : 2000-7000 Nm3/h selon version
• Hausse de pression : 30-90 kPa selon point de fonctionnement
• Niveau sonore maximum : 70 dB selon version
• Puissance d'entrée : 125-190 kW selon version
• Intensité maximum à 400 V : 198-301 A selon version
• Intensité maximum à 500 V : 159-241 A selon version
• Intensité maximum à 690 V : 115-175 A selon version
• Tension d'alimentation : 380-690 V
• Fréquence d'alimentation : 50-60 Hz
• Classe de protection électrique : IP 33D
• Protection thermique moteur : sonde Pt100 intégrée
• Variateur de fréquence intégré avec démarrage progressif
• Paliers magnétiques sans lubrification ni contact mécanique
• Conformité directive machines : 2006/42/EC et 2009/127/EC
• Compatibilité électromagnétique conforme à la norme EN 61800-3
