Appareil de mesure / Caméra Caméra thermique

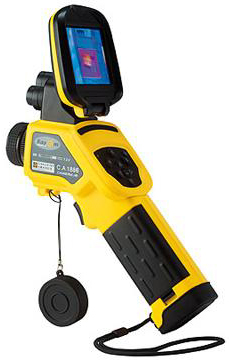

Chauvin Arnoux RAYCAM CA 1885



Présentation

• Dédiée à un usage industriel, La caméra infrarouge Raycam 1885 est robuste, compact, ergonomique et hermétique

Applications

APPLICATIONS ELECTRIQUES
Disjoncteur
• En préventif, permet de détecter sans contact un fusible endommagé, une mauvaise connexion.

Générateur
• Afin d’éviter des dysfonctionnements pouvant mener à un arrêt de production et ainsi à des pertes d’exploitation, vérifier simplement la bonne diffusion de la chaleur dans le générateur et repérer les zones défectueuses.

APPLICATIONS MECANIQUES
Moteurs électriques
• La mesure de la température de surface d’un moteur indique les anomalies ou dysfonctionnements des composants internes (roulements, boîte de vitesse…) et de réagir avant une surchauffe du moteur.

APPLICATIONS THERMIQUES
Fuite d’eau
• Pas besoin de mettre en oeuvre les grands moyens, la détection d’une fuite d’eau dans les canalisations souterraines s’effectue en un mouvement avec la RAYCAM 1885

Avantages

• 1000 images radiométriques enregistrables
• Mesures à partir de 10 cm
• Reconnaissance automatique des points chaud ou froid
• Ecran protégé orientable

Equipée du logiciel "Report" le logiciel acessible à tous :
• Nombreux outils (curseurs, profils, zones, tableaux…)
• Analyse pertinente : paramétrage différent de chaque point du thermogramme (émissivité)
• Exportation sous word pour une accessibilité à tous

Caractéristiques techniques

• Détecteur : 160 x 120
• Sensibilité thermique : 0,08°C à 30°C
• Gamme de mesure : - 20°C à + 600°C (1000°C ou 1500°C en option)
• Mode MixVision pour visualiser l’image IR, Réelle et l’incrustation de l’IR dans la réelle
• 4 curseurs : 3 curseurs manuels, 1 curseur automatique.
• Profil de température, Min./Max./Moy. sur zone, isotherme, différentiel de température.
• Grandeurs d’influence : Emissivité (possibilité d’assigner des émissivités différentes en fonction des outils d’analyse), température d’environnement, distance, humidité relative
• 1000 images radiométriques enregistrables sur carte MiniSD
• Ecran 3,5 pouces orientable
• Etanchéité : IP 54
• Sortie vidéo pour exploitation sur vidéoprojecteur
• Torche et pointeur Laser
