Petite station de relevage des eaux polluées

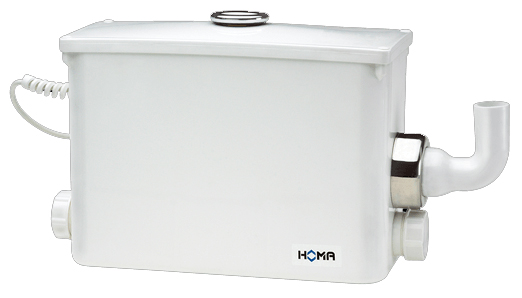

Homa SANIQUICK 1A (9804125.02)

Présentation
• Petite station de relevage des eaux polluées avec réservoir collecteur au-dessus du sol
• Le Saniquick 1A est la solution idéale et rentable pour l‘évacuation d‘unités sanitaires selon la norme DIN EN 12050-3

Applications
• Evacuation du lavabo, de la machine à laver, et de la douche dans des espaces situés au-dessous du niveau de reflux du collecteur des eaux usées (espaces souterrains ou caves) ou sans pente suffisante jusqu‘aux prochaines canalisations d‘eaux usées

Avantages
• Lors de l‘atteinte d‘un niveau d‘eau déterminé dans le réservoir, la pompe à moteur submersible en acier inoxydable intégrée s‘amorce automatiquement et pompe le liquide jusqu‘à la prochaine canalisation ou au prochain collecteur. Un diamètre à partir de 1“ suffit déjà pour la conduite de refoulement. Ceci représente moins d‘efforts, y compris pour une installation ultérieure, p. ex. dans d‘anciens bâtiments
• La construction compacte permet une installation directement sous le lavabo avec un encombrement minimal

Conception
Petite station de relevage d‘eaux polluées prête à raccorder constituée:
• D‘un réservoir collecteur : Réservoir en matière synthétique imputrescible, étanche aux gaz et aux odeurs, volume : 11,5 litres. Une amenée en partie haute DN 40. Deux amenées latérales DN 40 avec clapet antiretour intégré, bague d‘étanchéité à biseau et bague de serrage. Raccord pour conduite de refoulement Ø 25 mm avec clapet antiretour intégré. Orifices de ventilation et de purge d‘air avec filtre à charbon actif
• Pompe: pompe centrifuge monocellulaire en acier inoxydable avec évacuation horizontale
• Moteur: moteur électrique monophasé. Sondes thermiques pour la surveillance de la température dans l‘enroulement. Classe d‘isolement B. Indice de protection IP 68. Arbre rotor en acier inoxydable, paliers à roulement lubrifiés à vie.
• Etanchéité d‘arbre: Double joint d‘étanchéité radial
• Commande de niveau: Commande de niveau pneumatique en fonction du niveau de l‘eau

Caractéristiques techniques
• DIN EN 12050-3: Conformité et construction contrôlées et surveillées par LGA
• Liquide à pomper: Eaux polluées domestiques
• Volume de la cuve : 11,5 litres
• Hauteur max (HMT) : 6,5 m
• Débit max : 4,5 m3/h
