Présentation

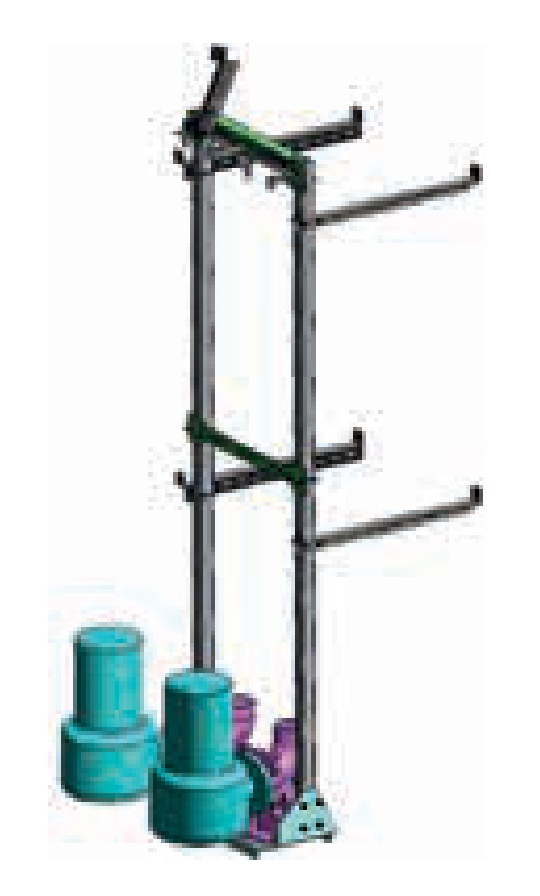

• Le kit de relevage Mr Pompes SKID EP/EU est conçu pour équiper une cuve pré-existante avec un système complet de relevage des eaux usées. Il s’adapte aux installations collectives nécessitant le relevage des eaux usées, des eaux vannes, des eaux claires ou des eaux pluviales. Équipé d’un châssis en acier inoxydable et de canalisations en PVC, ce modèle facilite l’intégration de une ou deux pompes immergées. Sa conception modulaire en différentes hauteurs permet de s’intégrer dans la plupart des postes existants et des cuves béton. Le système est étudié pour le passage dans un trou d’homme standard, ce qui simplifie grandement les travaux de rénovation
Applications
• Relevage d’eaux usées collectives dans les immeubles d’habitation et bâtiments tertiaires
• Relevage d’eaux usées et eaux vannes vers le réseau gravitaire ou une station de traitement
• Gestion des eaux claires et des eaux pluviales dans les cuves de rétention ou bassins de récupération
• Rénovation de postes de relevage existants avec cuve béton pré-équipée
• Équipement de cuves pré-existantes lors de créations ou mises aux normes d’installations de relevage
Avantages
• Adaptation aisée sur cuve pré-existante grâce à une conception en kit prête à poser
• Passage possible par un trou d’homme de 600 mm pour la plupart des versions, idéal en rénovation
• Configuration pour une ou deux pompes permettant de répondre aux besoins de redondance et de sécurité
• Matériaux résistants à la corrosion assurant une bonne durabilité en milieu humide et agressif
• Modèles disponibles pour passages hydrauliques 50 mm ou 65 mm afin de limiter les risques de colmatage
Conception
• Châssis en acier inoxydable 304 pour une résistance mécanique et à la corrosion accrue
• Barres de guidage en acier inoxydable 304 associées à un pied d’assise pour une mise en place précise des pompes
• Vannes et canalisations en PVC pour une bonne tenue chimique et une installation légère
• Clapets à boule en fonte permettant d’éviter les retours d’eau et les coups de bélier
• Chaînes de levage en acier inoxydable 316 dédiées aux pompes pour faciliter les opérations de maintenance
• Chaîne de fixation en acier inoxydable 316 pour les flotteurs de niveau ou les sondes
• Configuration spécifique pour une pompe ou deux pompes avec jeux de vannes et de clapets adaptés
Caractéristiques techniques
• Type de produit : kit de relevage pour cuve pré-existante
• Version hydraulique : ensembles pour passage 50 mm ou 65 mm
• Nombre de pompes par kit : 1 ou 2 suivant la version
• Hauteurs disponibles : 1 m, 2 m, 3 m ou 4 m
• Matériau du châssis : acier inoxydable 304
• Matériau des barres de guidage : acier inoxydable 304
• Matériau des vannes : PVC
• Matériau des canalisations : PVC
• Type de clapet : clapet à boule en fonte
• Matériau des chaînes de levage : acier inoxydable 316
• Matériau de la chaîne de fixation flotteurs : acier inoxydable 316
• Diamètre nominal principal des versions standard : DN 50 ou DN 65
• Diamètre maximal du skid (hors version 2 pompes DN 65) : 590 mm
• Diamètre minimum de trou d’homme recommandé : 600 mm
• Hauteur de pied de skid (hors 2 pompes DN 65) : profondeur 235 mm, largeur 545 mm, amplitude de diamètre 590 mm
• Accessoires en supplément : pompes de relevage, flotteurs ou sonde piézométrique, coffrets de commande 1 ou 2 pompes
