Présentation
• Le système de guidage sur rampes Arven Sistemi di Discesa DN 50-80 est conçu pour l'installation fixe de pompes de relevage dans des postes immergés
• Il permet la descente et la remontée des pompes le long de colonnes de guidage sans démontage des tuyauteries rigides
• Ce modèle s'adapte à des raccordements hydrauliques de diamètre nominal 50 mm et 80 mm selon les versions installées
• Sa conception autorise le passage de solides de 35 mm à 80 mm en fonction du type de pompe associé
• Le système offre une connexion automatique étanche entre la pompe et la tuyauterie de refoulement lors de la mise en place sur l'embase
Applications
• Postes de relevage d'eaux usées domestiques avec pompes submersibles équipées de guides de descente
• Stations de pompage d'eaux chargées pour bâtiments tertiaires et industriels
• Installations de relevage dans réseaux d'assainissement municipaux avec cuves enterrées
• Postes de relevage pour eaux de drainage et eaux pluviales en ouvrages enterrés
Avantages
• Maintenance simplifiée grâce à la remontée verticale de la pompe sans intervention sur la tuyauterie fixe
• Adaptation possible à de nombreuses gammes de pompes Arven de diamètre nominal 2 pouces et 3 pouces
• Compatibilité avec le passage de solides jusqu'à 80 mm selon le modèle de pompe associé
• Réduction des temps d'arrêt d'installation lors des opérations de contrôle et de nettoyage
Conception
• Guides de descente dimensionnés pour des pompes avec raccordement de diamètre nominal 50 mm et 80 mm
• Embase de pied de colonne assurant l'étanchéité de la liaison pompe-tuyauterie lors de l'accostage
• Possibilité de réduction hydraulique de 1,5 pouce à 2 pouces sur certaines configurations
• Repères dimensionnels normalisés pour les entraxes B et C des pompes compatibles
Caractéristiques techniques
• Diamètre nominal de raccordement : 50 mm
• Diamètre nominal de raccordement supérieur : 80 mm
• Diamètre de passage de solides minimum : 35 mm
• Diamètre de passage de solides intermédiaire : 45 mm
• Diamètre de passage de solides courant : 50 mm
• Diamètre de passage de solides renforcé : 60 mm
• Diamètre de passage de solides élevé : 80 mm
• Filetage connexion auxiliaire petite taille : 0,75 pouce
• Filetage connexion auxiliaire grande taille : 1 pouce
• Hauteur pompe compatible série DUMPER B : 425 mm

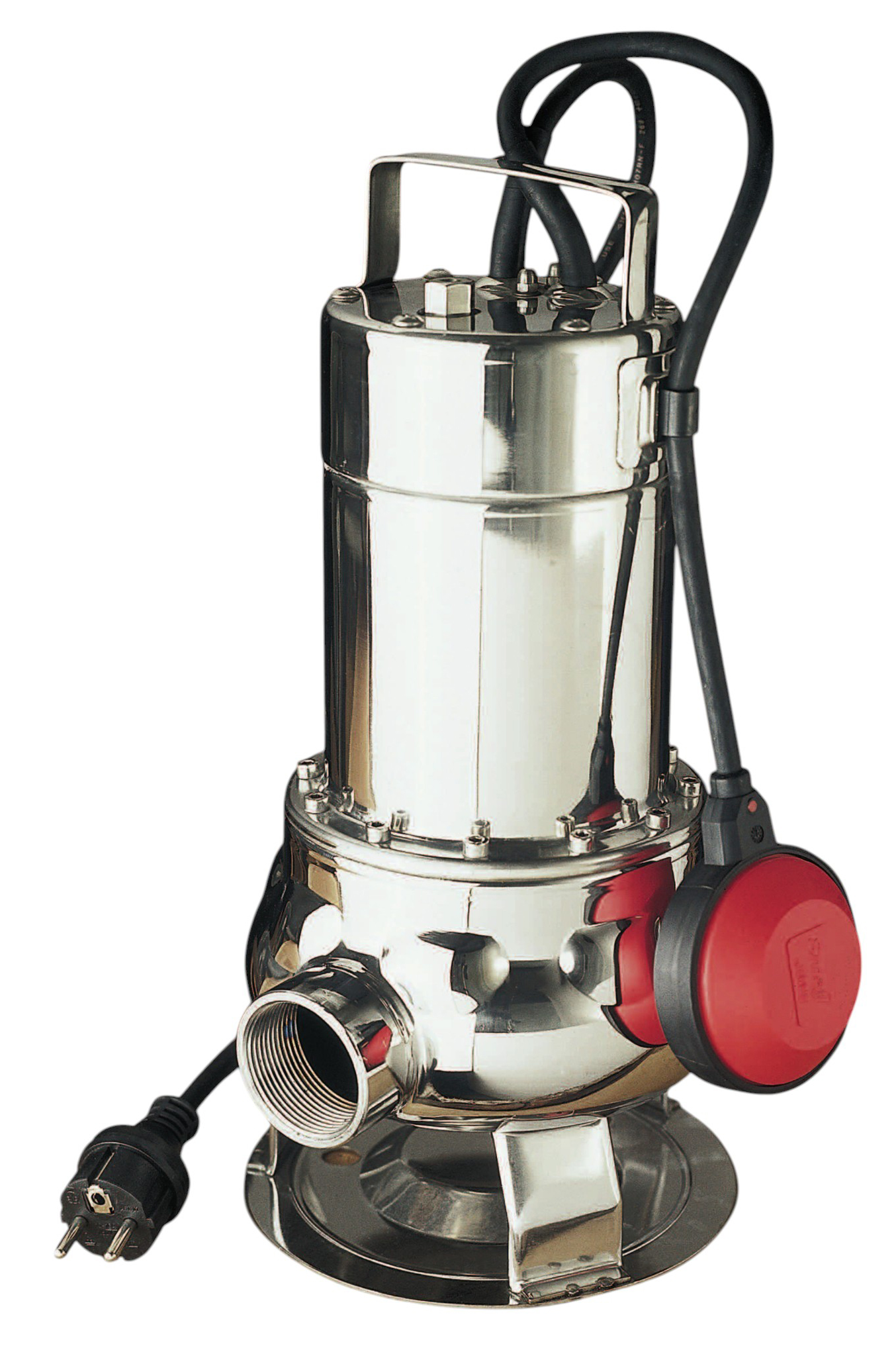

• Hauteur pompe compatible série ARVEX B : 392 mm
• Hauteur pompe compatible série TIGER DN 50 B : 354 mm
• Hauteur pompe compatible série TIGER DN 80 B : 526 mm
• Hauteur pompe compatible série SKIPPER DN 50 B : 400 mm
• Hauteur pompe compatible série SKIPPER DN 80 B : 520 mm
• Hauteur pompe compatible série RIVER B : 475 mm
• Hauteur pompe compatible série TENAX B : 466 mm
