Présentation

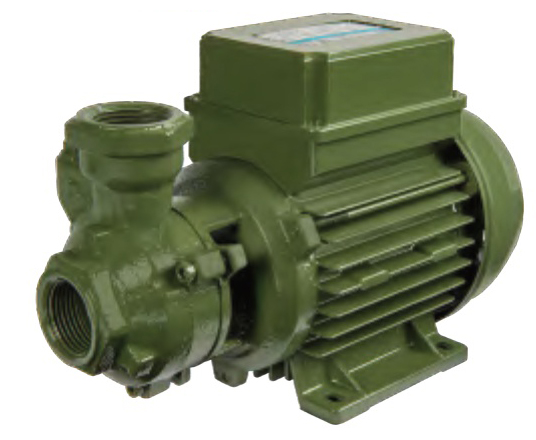

• La pompe électrique périphérique Saer KF est conçue pour la surpression et le transfert d'eau propre dans les installations domestiques et industrielles
• Elle est équipée d'un corps de pompe en fonte permettant une excellente robustesse mécanique et une longue durée de vie
• La roue en laiton assure un rendement hydraulique stable et limite les risques de blocage par corrosion
• L'arbre moteur en acier inoxydable garantit une bonne résistance à l'usure et aux sollicitations en service continu
• Le système d'étanchéité par garniture mécanique BVPFF sécurise le fonctionnement sous pression jusqu'à 9 bar
Applications
• Surpression d'eau propre dans les réseaux domestiques individuels et collectifs
• Alimentation sous pression de petites installations industrielles et artisanales
• Transfert d'eau dans les systèmes de distribution et de lavage de petites dimensions
• Intégration dans des groupes de surpression compacts automatiques
• Petites installations d'irrigation et d'arrosage nécessitant une hauteur manométrique élevée
Avantages
• Haute pression disponible pour de faibles débits grâce à l hydraulique périphérique
• Construction robuste en fonte et laiton adaptée à un service intensif
• Compatibilité avec variateur de fréquence pour l'adaptation de la vitesse de rotation
• Gamme de puissances étagée permettant de couvrir de nombreux besoins de surpression
• Dimensions compactes facilitant l'intégration dans des systèmes de surpression compacts
Conception
• Corps de pompe en fonte EN-GJL-200 avec raccords filetés 1" G aspiration et refoulement
• Roue périphérique en laiton usiné pour une précision hydraulique et une bonne résistance à la cavitation
• Arbre moteur en acier inoxydable AISI 420 ou AISI 431 selon la version
• Eléments d'étanchéité souples en NBR adaptés à une température de liquide jusqu'à 70°C
• Garniture mécanique de type BVPFF dimensionnée pour une pression de service de 9 bar
Caractéristiques techniques
• Plage de température du liquide pompé : -15 à +70 °C
• Pression de service maximale : 9 bar
• Température ambiante maximale : 40 °C
• Altitude d'installation maximale : 1000 m
• Puissance moteur KF0 : 0,37 kW
• Puissance moteur KF1 : 0,37 kW
• Puissance moteur KF2 : 0,55 kW
• Puissance moteur KF3 : 0,55 kW
• Puissance moteur KF4 : 0,75 kW
• Puissance moteur KF5 : 1,1 kW
• Puissance moteur KF6 : 1,5 kW
• Tension monophasée : 230 V
• Tension triphasée jusqu'à 4 kW : 230/400 V
• Tension triphasée à partir de 5,5 kW : 400/690 V
• Degré de protection moteur standard : IP44
• Degré de protection moteur MT71 sur demande : IP55
• Vitesse de rotation nominale : 3000 tr/min
• Débit max KF0 : 50 l/min
• Hauteur manométrique KF0 : 30 m
• Débit max KF2 : 60 l/min
• Hauteur manométrique KF2 : 54 m
• Débit max KF5 : 70 l/min
• Hauteur manométrique KF5 : 73 m
