Présentation

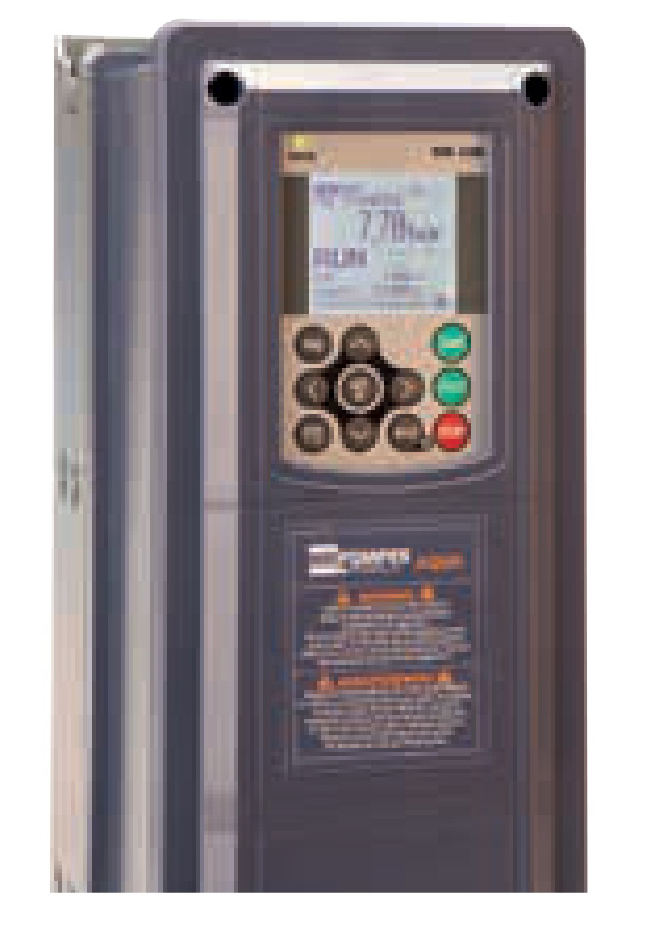

• Le variateur de vitesse Mr Pompes AQUA est conçu pour la commande et la protection de pompes dans les installations industrielles et de surpression. Équipé d'une intelligence dédiée aux applications de transfert de fluides, il optimise en permanence le fonctionnement hydraulique pour réduire la consommation d'énergie. Ce modèle est prévu pour un montage mural en format book, avec un indice de protection IP55 adapté aux locaux techniques. Sa conception permet un dimensionnement en faible ou forte surcharge selon les contraintes de l'installation. Une version avec paramétrage usine spécifique surpression facilite la mise en service sur les groupes de pompage
•
Applications
• Commande de pompes de surpression dans les bâtiments tertiaires et industriels
• Régulation de pression dans les réseaux de distribution d'eau
• Pilotage de groupes de pompage pour process industriels
• Optimisation énergétique d'installations de pompage existantes
• Gestion de pompes en locaux techniques avec montage mural
Avantages
• Intelligence dédiée aux applications de fluides pour une régulation précise de la pression et du débit
• Réduction significative de la consommation d'énergie grâce à l'ajustement de la vitesse moteur
• Souplesse d'utilisation avec afficheur graphique déportable et interface multilingue
• Montage mural compact en format book pour un encombrement réduit dans les armoires ou locaux techniques
• Version préparamétrée en usine pour les installations de surpression afin de simplifier le démarrage
Conception
• Indice de protection IP55 pour une installation en environnement industriel ou local technique
• Afficheur graphique déportable avec prise en charge de 19 langues
• Self de courant continu intégrée pour la limitation des harmoniques réseau
• Filtre de compatibilité électromagnétique intégré pour installations résidentielles et cartes électroniques tropicalisées
• Bornier de commande débrochable pour un câblage et une maintenance facilités
• Horloge temps réel intégrée avec possibilité de pile de sauvegarde en option
• Port USB de taille réduite pour la connexion à un ordinateur de supervision ou de paramétrage
• Interface de communication RS485 intégrée avec protocoles Modbus RTU et BACnet MSTP
• Fonction d'arrêt sûr par couple sécurisé de niveau SIL 2 selon la norme IEC EN 61800-5-2
• Option carte Ethernet double ports avec protocoles Modbus TCP, BACnet IP, Ethernet IP et Profinet
• Nécessité de protection amont de type classe B ou HI suivant les recommandations fabricant
• Filtre de sortie obligatoire au-delà de 50 m de longueur de câble moteur
Caractéristiques techniques
• Plage de puissance moteur : 0,75 à 90 kW
• Tension d'alimentation : 3 x 400 V
• Montage : mural en format book
• Indice de protection enveloppe : IP55
• Plage de puissance 0,75 à 7,5 kW, largeur : 150 mm, hauteur : 465 mm, profondeur : 262 mm
• Plage de puissance 11 à 22 kW, largeur : 203 mm, hauteur : 585 mm, profondeur : 262 mm
• Plage de puissance 30 à 37 kW, largeur : 203 mm, hauteur : 645 mm, profondeur : 262 mm
• Plage de puissance 45 à 55 kW, largeur : 265 mm, hauteur : 736 mm, profondeur : 284 mm
• Plage de puissance 75 à 90 kW, largeur : 300 mm, hauteur : 885 mm, profondeur : 368 mm
• Unité de mesure paramétrable pour la pression et le débit : bar, litre par minute, m3/h, psi, ppm, kilopascal, pourcentage
• Communication série : RS485 avec Modbus RTU et BACnet MSTP
• Communication Ethernet en option : Modbus TCP, BACnet IP, Ethernet IP, Profinet
• Fonction de sécurité intégrée : STO niveau SIL 2
• Connexion à ordinateur par mini port USB
• Présence d'un self de courant continu intégrée pour la réduction des harmoniques réseau
