Présentation

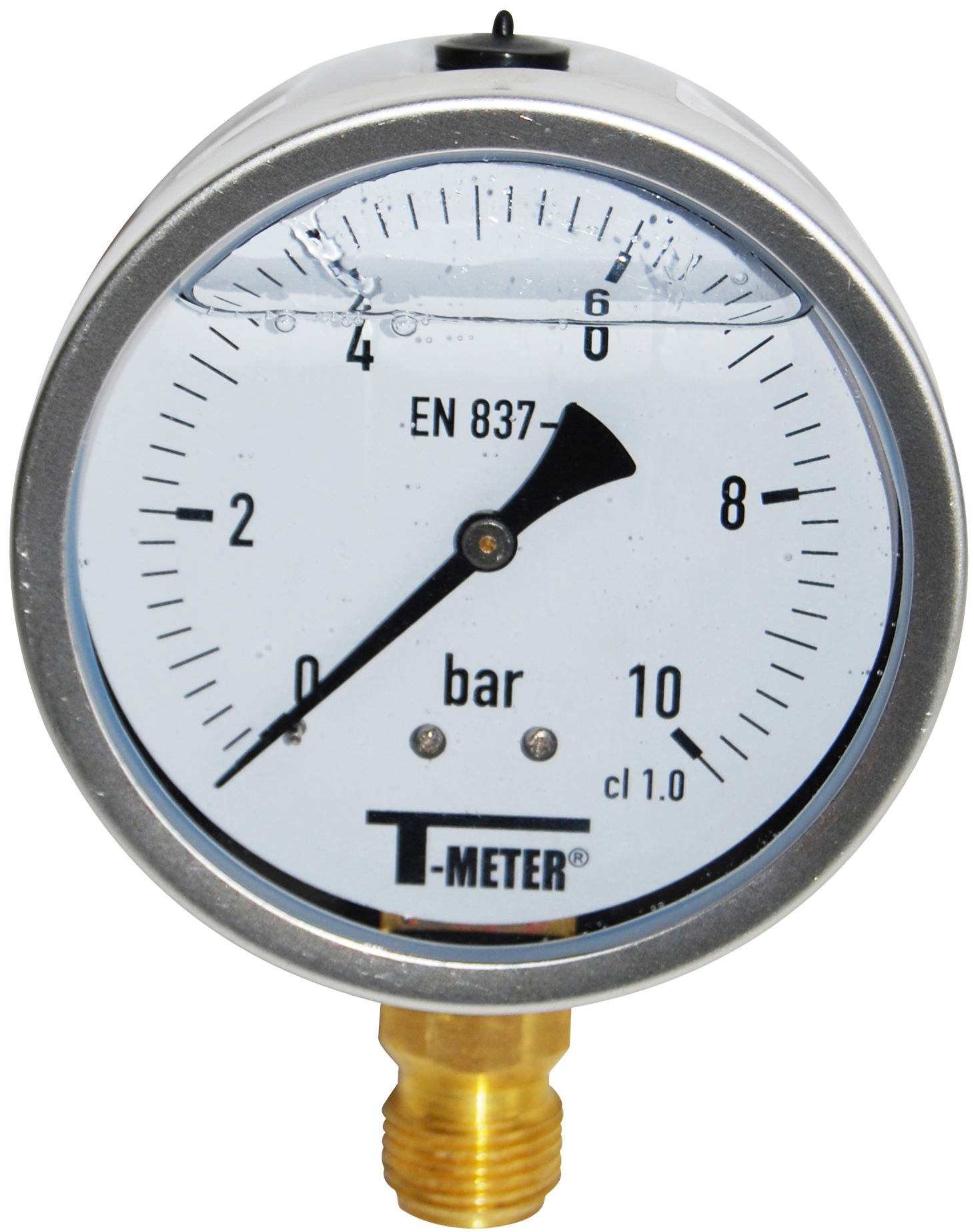

• Le manomètre Sferaco 1615 est conçu pour la mesure de pression sur des installations hydrauliques et industrielles
• Il est équipé d'un boîtier en inox à bain de glycérine pour amortir les pulsations et vibrations
• Ce modèle utilise un tube de Bourdon en laiton soudé à l'étain pour garantir une bonne précision de mesure
• Sa conception avec raccord mâle fileté permet un montage simple en raccordement vertical radial
• Le système est adapté à une plage de température de service comprise entre 0 °C et +60 °C
Applications
• Surveillance de la pression dans les réseaux d'eau froide ou chaude en bâtiment
• Contrôle de la pression sur les installations de pompage et de surpression
• Mesure de pression sur les circuits hydrauliques de process industriels
• Suivi de la pression sur des compresseurs d'air et groupes de production
• Contrôle de pression sur des équipements de traitement des fluides
Avantages
• Boîtier en inox assurant une excellente résistance à la corrosion en milieu humide ou agressif
• Bain de glycérine permettant une meilleure lisibilité en limitant les à-coups de l'aiguille
• Plusieurs diamètres de cadran disponibles pour s'adapter aux contraintes d'encombrement
• Classes de précision adaptées aux applications courantes de comptage et de mesure
• Large gamme de graduations en bars couvrant aussi bien le vide partiel que les hautes pressions
Conception
• Boîtier en inox ASTM A182 F304 avec finition robuste pour usage industriel
• Tube de Bourdon en laiton soudé à l'étain pour la transformation de la pression en mouvement
• Raccord de process en laiton avec filetage mâle pour un montage direct sur la canalisation
• Vitre en polycarbonate transparente pour une bonne résistance aux chocs et une lecture aisée
• Cadran rempli de glycérine pour amortir les vibrations et protéger le mécanisme interne
Caractéristiques techniques
• Plage de température de service : 0 à 60 °C
• Matière boîtier : inox ASTM A182 F304
• Diamètre cadran : 50 mm
• Diamètre cadran alternatif : 63 mm
• Diamètre cadran grand modèle : 100 mm
• Filetage raccord standard : 1/4 pouce
• Filetage grand raccord : 1/2 pouce
• Classe de précision cadran 50 mm : 2,5
• Classe de précision cadran 63 mm : 1,6
• Classe de précision cadran 100 mm : 1
• Plage de mesure minimale : -1 à 1 bar
• Plage de mesure maximale : 0 à 600 bars
