Présentation

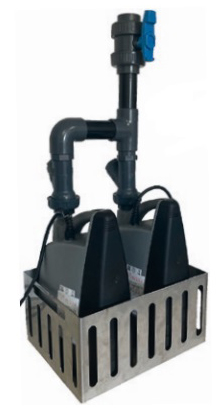

• La station de relevage Mr Pompes EVAPLUIE est conçue pour l’évacuation automatique des eaux pluviales et des eaux claires depuis les zones enterrées. Équipée de deux pompes de drainage fonctionnant en permutation et en cascade, elle assure une sécurité de fonctionnement renforcée en cas de montée rapide du niveau d’eau. Ce modèle intègre une tuyauterie interne en PVC pré-assemblée avec clapets anti-retour et vanne de sectionnement pour une installation simplifiée. Sa conception compacte avec panier de préfiltration inox permet une implantation aisée dans les garages, caves et sous-sols inondables. Le coffret de commande assure la gestion des pompes, les alarmes visuelles et sonores ainsi que le report d’alarme à distance
Applications
• Relevage des eaux pluviales dans garages, caves et sous-sols inondables
• Évacuation des eaux claires ou faiblement chargées compatibles avec les matériaux des pompes
• Protection contre les inondations dans les locaux techniques enterrés
• Relevage des eaux de drainage domestiques sans matières abrasives ni gros solides
• Gestion des eaux de pluie dans les bâtiments résidentiels et tertiaires avec points bas
Avantages
• Sécurité renforcée grâce aux deux pompes avec permutation automatique et marche en cascade en cas de niveau très haut
• Installation facilitée par la tuyauterie PVC pré-assemblée, les clapets anti-retour intégrés et la vanne de sectionnement
• Surveillance fiable avec coffret de commande incluant alarme visuelle, alarme sonore et report par contact sec
• Adaptation aux locaux exigus grâce à une cuve compacte en inox avec panier de préfiltration de grande surface
• Fonctionnement possible même partiellement immergé pour une continuité de relevage en conditions variables de niveau
Conception
• Panier de préfiltration en inox 304 avec ouverture de maille de 20 mm pour retenir les gros solides
• Deux pompes de drainage monophasées 230-240 V au choix : VENEZIA VORTEX 925 ou NA 35.60.1A
• Coffret de commande RS2523 en ABS indice de protection IP55 avec hublot transparent
• Tuyauterie interne pré-assemblée en PVC avec deux clapets anti-retour à boules DN40 et une vanne de sectionnement DN40
• Système de commande par flotteurs avec flotteur d’alarme dédié et organes de protection surintensité et sous-intensité réglables
Caractéristiques techniques
• Nombre de pompes : 2
• Type de liquides : eaux claires, eaux pluviales, eaux faiblement chargées sans matières abrasives
• Température max des liquides : 35°C
• Profondeur d’immersion max : 5 m
• Dimensions caisse inox (longueur) : 38,8 cm
• Dimensions caisse inox (largeur) : 30 cm
• Hauteur totale EVAPLUIE VENEZIA VORTEX 925 : 80 cm
• Hauteur totale EVAPLUIE NA 35.60.1A : 75 cm
• Poids EVAPLUIE VENEZIA VORTEX 925 : 24,5 kg
• Poids EVAPLUIE NA 35.60.1A : 29,5 kg
• Raccordement hydraulique : 1"1/4
• Puissance absorbée EVAPLUIE VENEZIA VORTEX 925 : 0,59 kW
• Puissance absorbée EVAPLUIE NA 35.60.1A : 0,6 kW
• Alimentation électrique : 1 x 230 V - 50 Hz
• Longueur câble d’alimentation par pompe : 10 m
• Indice de protection coffret : IP55
• Hauteur max (HMT) : 11 m
• Débit max : 15 m3/h
