Présentation

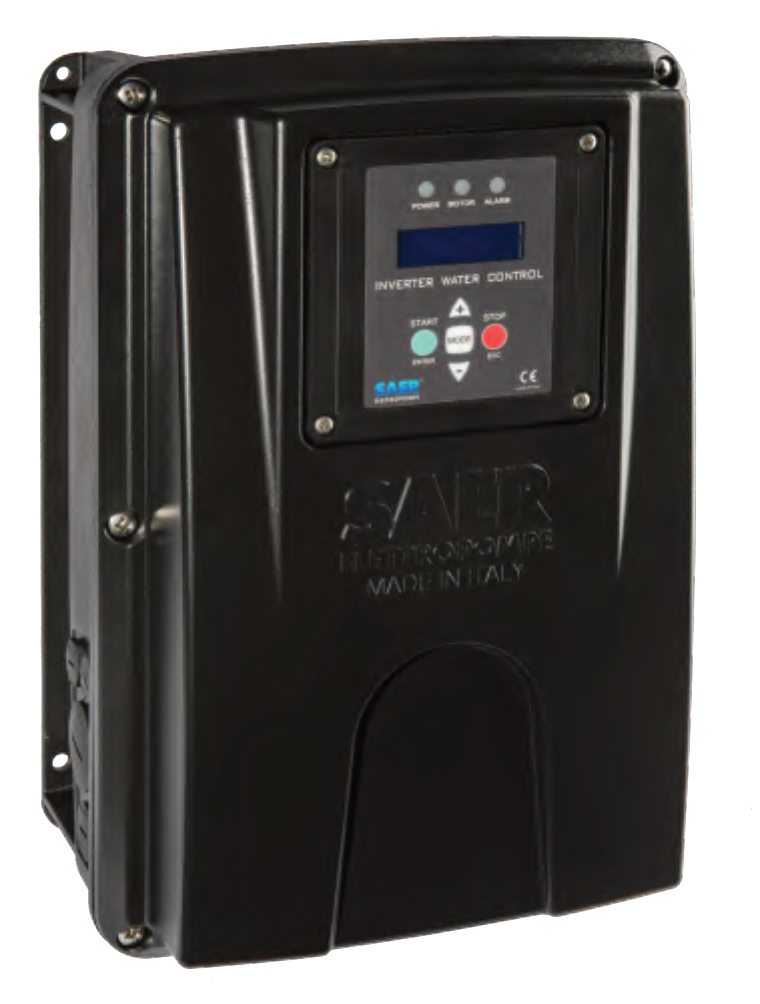

• Le variateur de vitesse Saer IVMMP-IVMP-IVTP-L est conçu pour le contrôle de pompes électriques de surface ou immergées, monophasées et triphasées
• Il permet de maintenir automatiquement la pression de refoulement grâce à une régulation de type PID et à l'utilisation d'un transducteur de pression
• Ce modèle est adapté au pilotage d'une pompe unique ou de groupes de plusieurs pompes montées en parallèle en mode multipompe
• Sa conception murale compacte avec boîtier plastique et dissipateur en aluminium facilise l'installation dans des locaux techniques exigus
• Le système dispose d'une interface utilisateur avec grand écran LCD, d'une fonction d'auto-apprentissage et de multiples protections intégrées pour sécuriser l'installation
Applications
• Pilotage de groupes de pressurisation avec maintien de pression constante dans les réseaux d'eau
• Commande de pompes immergées pour l'alimentation en eau de bâtiments résidentiels, tertiaires ou industriels
• Gestion de plusieurs pompes en parallèle en mode multipompe pour les installations de surpression
• Régulation de vitesse de pompes de surface pour l'irrigation ou les process industriels nécessitant une pression stable
• Modernisation d'installations existantes en ajoutant une variation de vitesse sans remplacer les pompes
Avantages
• Régulation à pression constante par contrôle PID assurant un confort d'utilisation et une protection du réseau
• La fonction d'auto-apprentissage paramètre automatiquement les caractéristiques électriques et mécaniques de la pompe raccordée
• Les multiples protections intégrées contre la marche à sec, le débit nul, les surintensités et les surtensions améliorent la fiabilité de l'installation
• La communication multipompe par liaison radio ou RS485 permet de gérer jusqu'à 8 variateurs en groupe
• L'indice de protection IP55 autorise une installation murale en locaux techniques soumis aux projections d'eau et à la poussière
Conception
• Alimentation monophasée 1-100-244 V 50-60 Hz avec sortie monophasée ou triphasée suivant le modèle
• Alimentation triphasée 3-200-460 V 50-60 Hz avec sortie triphasée 3-200-460 V pour les versions IVTP
• Versions pour moteurs monophasés jusqu'à 11 Ampères ou moteurs triphasés jusqu'à 35 Ampères
• Boîtier mural à 4 points de fixation avec couvercle en matériau plastique et dissipateur de chaleur en aluminium
• Versions disponibles avec système de communication sans fil radio ou liaison série RS485 pour le fonctionnement multipompe
Caractéristiques techniques
• Puissance moteur max IVMMP-HP2-11A : 1,5 kW
• Puissance moteur max IVMP-HP3-9.5A-BT : 2,2 kW
• Puissance moteur max IVTP-HP3-5.5A-BT : 2,2 kW
• Puissance moteur max IVTP-L-HP20-35A : 15 kW
• Tension d'entrée monophasée : 100-244 V
• Tension d'entrée triphasée : 200-460 V
• Courant d'entrée max IVMMP-HP2-11A : 12 A
• Courant de sortie max IVTP-L-HP20-35A : 35 A
• Indice de protection : IP55
• Plage de température ambiante de fonctionnement : 0 à +40 °C
• Plage de température de stockage : -20 à +70 °C
• Plage de mesure de pression transducteur K16 : 0 à 16 bar
• Hauteur variateur IVTP-L-HP20-35A : 265 mm
• Largeur variateur IVTP-L-HP20-35A : 400 mm
• Poids variateur IVTP-L-HP20-35A : 10 kg
