Présentation

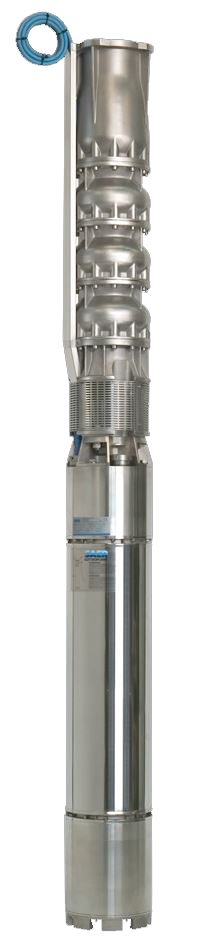

• La pompe Saer S-302 est conçue pour le relevage, la surpression et la distribution d'eau propre dans des installations civiles et industrielles
• Elle est destinée à être installée en position verticale dans des puits de diamètre minimum 310 mm, des réservoirs ou des bassins naturels
• Ce modèle est une électropompe submersible semi-axiale à haut rendement, couplée à un moteur immergé à bain d'eau
• Sa conception modulaire avec plusieurs étages hydrauliques permet d'atteindre des hauteurs manométriques élevées jusqu'à 384 m
• Le système intègre une hydraulique robuste en fonte ou en acier inoxydable et une vanne de retenue intégrée pour sécuriser l'installation
Applications
• Relevage et surpression d'eau claire dans des installations civiles et industrielles
• Alimentation d'autoclaves, de citernes et de réservoirs sous pression
• Alimentation de systèmes d'irrigation agricole à partir de puits profonds
• Alimentation d'installations de lavage industriel et de process
• Pompage d'eau depuis des puits forés de diamètre minimum 310 mm, des bassins ou des retenues d'eau
Avantages
• Haute capacité hydraulique avec un débit max de 575 m3/h selon les versions
• Large plage de hauteur manométrique avec HMT max jusqu'à 384 m pour s'adapter aux puits profonds
• Très bonne résistance à l'usure grâce aux bagues et composants en matériaux anti-usure
• Disponible en versions standard fonte, inox intégral XS-XVS ou bronze marin SB pour diverses qualités d'eau
• Montage vertical standard avec possibilité de version spéciale pour installation horizontale
Conception
• Hydraulique semi-axiale à turbines multicellulaires pour un fonctionnement à 2900 tr/min
• Orifice de refoulement bridé équipé d'une vanne de retenue intégrée pour éviter les retours d'eau
• Arbre en acier inoxydable AISI 431 avec douille conique ou arbre à profil rainuré sur les séries XS-XVS
• Guidages par bagues en caoutchouc anti-usure avec chemise métallique pour une meilleure longévité
• Diffuseurs en fonte ou en acier inoxydable munis d'anneaux d'usure en caoutchouc anti-abrasion
Caractéristiques techniques
• Diamètre minimum du puits : 310 mm
• Passage de corps solides : 3 mm
• Température minimum du liquide pompé : 0 °C
• Température max du liquide pompé : 30 °C
• Pression max de service : 39 bar
• Profondeur max d'immersion : 300 m
• Débit max S-302 A : 525 m3/h
• Hauteur manométrique max S-302 A : 384 m
• Débit max S-302 B : 575 m3/h
• Hauteur manométrique max S-302 B : 312 m
• Puissance moteur selon versions : 37 kW à 300 kW
• Tension d'alimentation standard : 400 V triphasé
• Fréquence de rotation nominale : 2900 tr/min
• Niveau minimum d'eau au-dessus de la grille d'aspiration : 1,5 m à 5 m selon la version
• Diamètre max extérieur de la pompe : 301 mm
