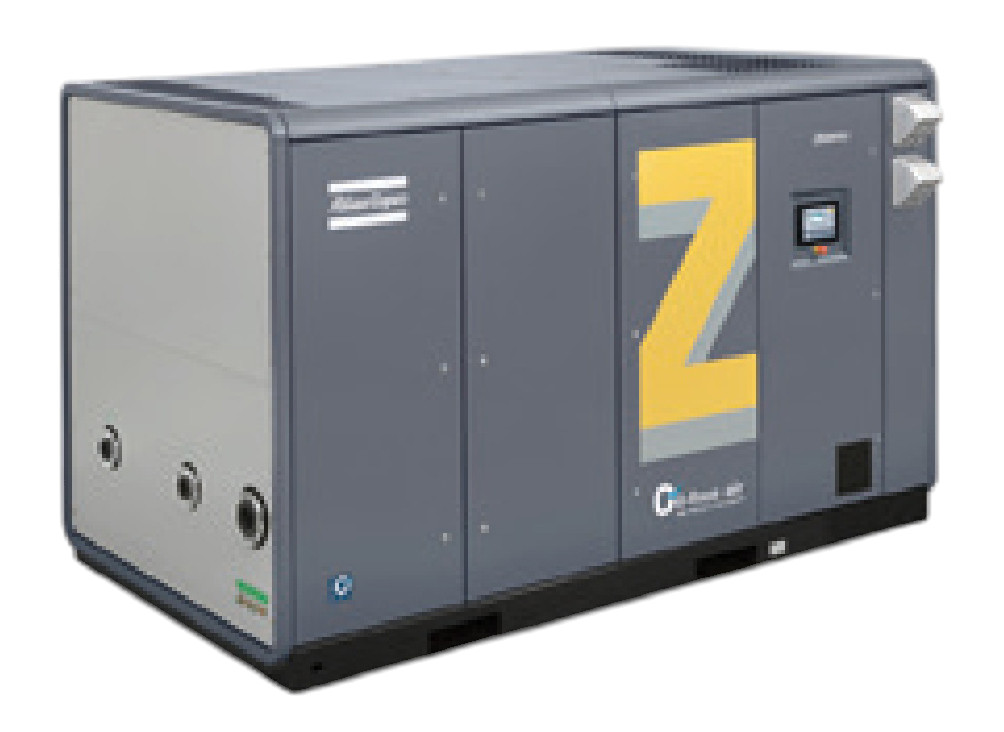

Compresseur rotatif à vis sans huile avec variateur de vitesse
Atlas Copco ZR 300-750



Présentation

• Le compresseur rotatif à vis sans huile Atlas Copco ZR 300-750 est conçu pour la production d'air comprimé de très haute pureté en environnement industriel exigeant
• Équipé d'éléments de compression à vis sans huile certifiés ISO 8573-1 Classe 0, ce modèle élimine tout risque de contamination par l'huile des process sensibles
• Sa conception intègre un variateur de vitesse (VSD) et un régulateur Elektronikon pour adapter en continu le débit d'air à la demande et réduire fortement la consommation énergétique
• Le système de refroidissement à haute efficacité, les refroidisseurs inox et le séparateur d'eau optimisé garantissent une fiabilité élevée et une disponibilité maximale 24 h/24
• Totalement intégré et prêt à l'emploi, ce compresseur limite les coûts d'installation et d'entretien tout en offrant un fonctionnement silencieux et sécurisé


Applications

• Production d'air comprimé sans huile pour l'industrie agroalimentaire, pharmaceutique et cosmétique
• Alimentation en air de process pour l'électronique, les semi-conducteurs et les composants sensibles
• Air d'instrumentation et d'automatisation dans le pétrole, le gaz et la pétrochimie
• Installations de peinture automobile et ateliers de finition nécessitant un air exempt d'huile
• Réseaux d'air comprimé centralisés dans les usines de grande capacité et sites industriels multi-lignes


Avantages

• Air comprimé 100 % sans huile certifié ISO 8573-1 Classe 0 pour une sécurité optimale des produits
• Économies d'énergie importantes grâce à la technologie à vitesse variable et à la réduction des pertes de charge
• Grande fiabilité dans le temps avec éléments à vis sans huile robustes et refroidisseurs inox anticorrosion
• Solution tout-en-un intégrant tuyauteries internes, refroidisseurs, moteur, lubrification et commande Elektronikon
• Large plage de fonctionnement avec régulation continue du débit et de la pression pour s'adapter aux variations de charge


Conception

• Éléments compresseurs à vis sans huile avec joints spécifiques de la série Z garantissant l'absence d'huile dans l'air comprimé
• Rotors protégés par un revêtement haute performance pour maintenir le rendement et la longévité des éléments
• Refroidisseurs en tubes d'acier inoxydable avec soudage robotisé et inserts aluminium pour un transfert thermique optimisé
• Séparateur d'eau à conception labyrinthe pour une séparation efficace des condensats et une faible humidité résiduelle
• Moteur électrique TEFC IP55 dimensionné pour le service continu et adapté aux températures ambiantes élevées
• Entraînement à vitesse variable intégré avec convertisseur de fréquence haute efficacité et roulements protégés
• Régulateur Elektronikon avec écran couleur multilingue, fonctions de surveillance et communication Ethernet intégrée
• Châssis compact avec capotage acoustique permettant un faible niveau sonore au poste de travail


Caractéristiques techniques

• Technologie de compression : vis rotative sans huile
• Plage de puissance moteur : 315-900 kW selon modèle
• Plage de pression de service : 7-10,4 bar(e)
• Débit d'air réel ZR 300-7,5 : 776,7 l/s (46,5 m3/min)
• Débit d'air réel ZR 750-10 : 1696,7 l/s (101,8 m3/min)
• Classe de pureté d'air : ISO 8573-1 Classe 0 (sans huile)
• Tension/fréquence : versions 50 Hz et 60 Hz
• Température d'air d'admission de référence : 20 °C
• Niveau de pression sonore : environ 75-79 dB(A) selon modèle
• Refroidissement : versions refroidies par eau, sortie air chaud possible
• Indice de protection moteur : IP55 TEFC
• Certification qualité fabrication : ISO 9001, ISO 14001, ISO 22000, OHSAS 18001
• Régulation : Elektronikon avec options SMARTLINK et surveillance à distance
