Présentation

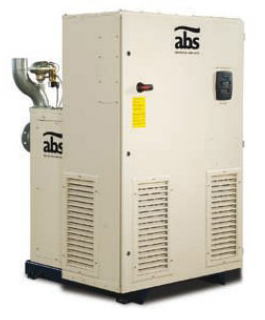

• Le turbo-compresseur Sulzer Abs HST 2500 est conçu pour la production d'air comprimé totalement exempte d'huile dans les installations industrielles exigeantes. Équipé d'un moteur électrique grande vitesse avec variateur de fréquence intégré, il optimise en permanence la puissance consommée selon la température ambiante et la pression requise. Sa conception à paliers magnétiques sans huile garantit un fonctionnement sans friction, sans usure et sans vibration. Le système intègre une isolation phonique et un panneau de contrôle local pour une exploitation silencieuse et sécurisée
Applications
• Production d'air comprimé sans huile dans les stations d'épuration des eaux usées
• Alimentation en air de process pour les procédés industriels sensibles à la contamination
• Aération des bassins biologiques dans les installations de traitement des eaux
• Fourniture d'air comprimé propre pour les industries chimiques et pharmaceutiques
• Installations nécessitant une régulation fine du débit d'air et de la pression
Avantages
• Fonctionnement totalement exempt d'huile pour une qualité d'air irréprochable
• Rendement énergétique optimisé grâce au variateur de fréquence intégré
• Maintenance réduite par l'absence de friction et d'usure dans les paliers magnétiques
• Niveau sonore réduit grâce à l'isolation phonique intégrée et à la conception sur skid
• Surveillance continue des paramètres de sécurité avec auto-contrôle permanent du système
Conception
• Moteur électrique haute fréquence à vitesse variable refroidi par air
• Turbine de compression d'air forgée en alliage d'aluminium DURAL puis usinée par machine numérique
• Paliers magnétiques radiaux et axiaux avec mesure continue de la position du rotor
• Variateur de fréquence intégré avec système de démarrage progressif et filtre anti-harmonique
• Montage sur skid avec panneau de contrôle local et accessoires disponibles sur l'arrivée et la sortie d'air
Caractéristiques techniques
• Technologie : turbo-compresseur centrifuge radial à paliers magnétiques
• Qualité d'air : fonctionnement totalement exempt d'huile
• Débit d'air HST 2500-1-L : 1000 à 3400 Nm3/h
• Débit d'air HST 2500-1-H : 1000 à 3700 Nm3/h
• Débit d'air HST 2500-2-L : 700 à 2400 Nm3/h
• Débit d'air HST 2500-2-H : 700 à 2500 Nm3/h
• Hausse de pression HST 2500-1-L : 40 à 65 kPa
• Hausse de pression HST 2500-1-H : 60 à 85 kPa
• Hausse de pression HST 2500-2-L : 80 à 105 kPa
• Hausse de pression HST 2500-2-H : 100 à 125 kPa
• Puissance d'entrée selon version : 69 à 110 kW
• Intensité maximale à 400 V selon version : 112 à 179 A
• Alimentation électrique principale : 380 à 690 V, 50 ou 60 Hz
• Alimentation auxiliaire : 380 à 500 V, puissance auxiliaire 1 kW, intensité 10 A
• Classe de protection avec refroidissement : IP 33D et IP 54
• Protection thermique moteur : 2 sondes de température type Pt 100
• Régulation : contrôle du débit par mesure indirecte basée sur la vitesse du moteur
• Système de contrôle des paliers magnétiques : MBC-12 avec codes d'alarme et de défauts
