Présentation

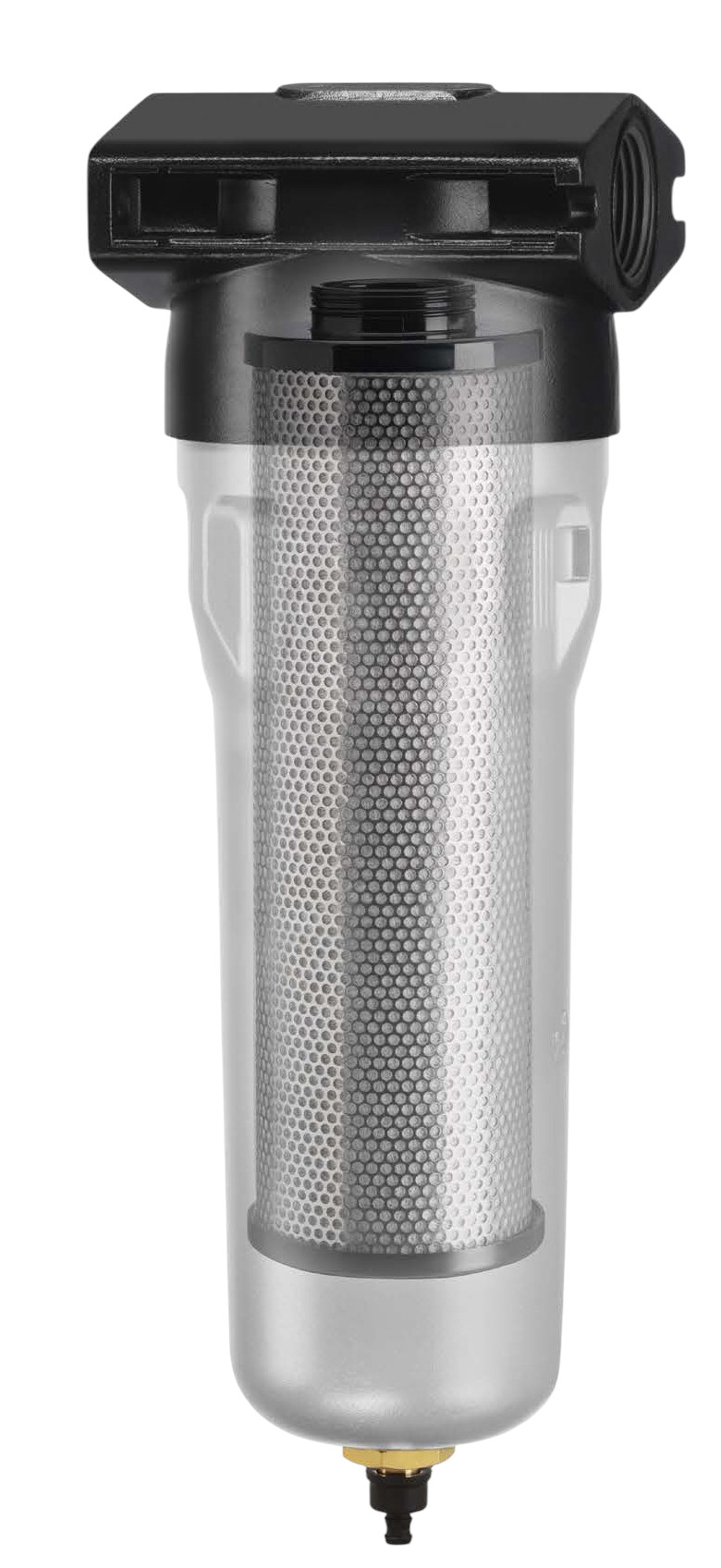

• Le filtre de ligne Creyssensac Filtres de ligne 45-2430 est conçu pour purifier l'air comprimé dans les réseaux industriels et tertiaires
• Équipé d'une gamme complète d'éléments de filtration, il permet d'éliminer les particules solides, l'eau liquide, les aérosols d'huile et les vapeurs d'hydrocarbures selon les besoins
• Ce modèle couvre plusieurs tailles de corps de filtre pour des débits allant jusqu'à 2430 m3/h à 7 bar
• Sa conception en aluminium moulé avec traitement anodisé spécial produit assure une excellente résistance à la corrosion et une longue durée de vie
• Le système de filtration par impaction, interception et diffusion garantit des performances stables pendant tout le cycle d'utilisation
Applications
• Protection générale des réseaux d'air comprimé dans l'industrie et le tertiaire
• Filtration des particules solides et des aérosols d'huile en amont des sécheurs frigorifiques et par adsorption
• Traitement de l'air comprimé pour lignes de production sensibles à la pollution particulaire ou huileuse
• Réduction des odeurs d'hydrocarbures et des vapeurs d'huile pour des process exigeant un air de haute pureté
• Préfiltration et protection en amont des équipements de traitement d'air et des outils pneumatiques
Avantages
• Amélioration notable de la qualité de l'air comprimé sur l'ensemble du réseau
• Réduction des risques d'arrêt de production grâce à une protection efficace des équipements aval
• Diminution des coûts d'exploitation par des pertes de charge optimisées et des intervalles d'entretien annuels
• Grande flexibilité de configuration avec plusieurs qualités de filtration et accessoires disponibles
• Installation et maintenance simplifiées grâce au montage aisé, aux indicateurs de perte de charge et au remplacement rapide des cartouches
Conception
• Corps de filtre en aluminium moulé avec traitement anodisé spécial pour une protection interne et externe contre la corrosion
• Tête de filtre à conception optimisée pour limiter les pertes de charge et améliorer le rendement énergétique
• Triple système de filtration par impaction par inertie, interception et diffusion pour une efficacité maximale
• Cartouches filtrantes en fibre de verre avec couches superposées pour les modèles à coalescence d'huile
• Présence de mousse et de papier de protection faisant office de préfiltre pour les grosses particules et augmentant la durée de vie des éléments
• Double couche de drainage sur les filtres à coalescence d'huile pour une purge efficace, adaptée aux compresseurs à vitesse variable
• Joints toriques sur la tête de cartouche assurant une étanchéité parfaite et évitant les contournements de flux
• Purge automatique pour les filtres G, C et P, purge manuelle pour les filtres V, S et D afin de s'adapter aux différentes applications
• Nervures externes sur le corps du filtre pour faciliter la prise en main et le démontage lors du remplacement des éléments
Caractéristiques techniques
• Type de produit : filtres de ligne pour air comprimé
• Technologies de filtration disponibles : coalescence, charbon actif, particules et préfiltration
• Classes de filtration : G, C, V, S, D et P
• Efficacité massique totale filtre G : 99 %
• Teneur maximale en huile résiduelle filtre G : 0,1 mg/m3
• Efficacité massique totale filtre C : 99,9 %
• Teneur maximale en huile résiduelle filtre C : 0,01 mg/m3
• Teneur maximale en huile résiduelle filtre V : 0,003 mg/m3
• Efficacité de comptage filtre S : 99,81 % à la taille de particule la plus pénétrante
• Efficacité de comptage filtre D : 99,97 % à la taille de particule la plus pénétrante
• Capacité nominale filtre 45 : 720 l/min, 43 m3/h à 7 bar
• Capacité nominale filtre 2430 : 40500 l/min, 2430 m3/h à 7 bar
• Plage de pression de service : jusqu'à 16 bar
• Température maximale de fonctionnement : 66°C (35°C pour la série V)
• Température minimale de fonctionnement : 1°C
• Raccordements disponibles : de G 3/8'' à G 3''
• Dimension filtre 2430 hauteur : 890 mm, diamètre extérieur environ 210 mm
• Poids filtre 2430 : 12,6 kg
