Présentation

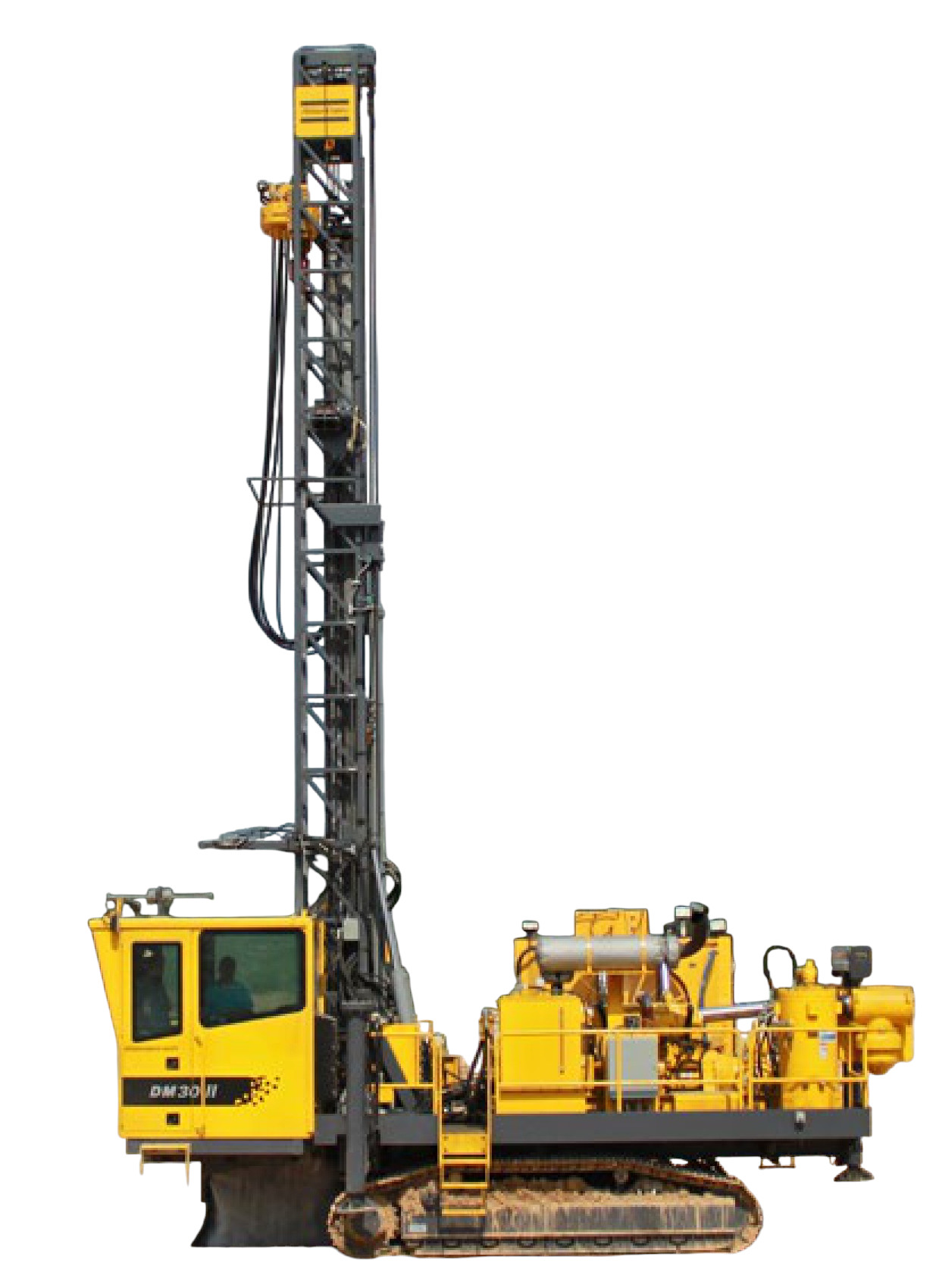

• Machine de forage sur chenilles conçue pour maximiser la productivité en forage rotatif et DTH
• Grande robustesse pour des conditions difficiles : carrières, mines, exploration
• Système de carrousel à tiges et magasin intégré pour un changement rapide et automatique
• Cabine opérateur ergonomique, pressurisée, insonorisée et climatisée
• Maintenance facilitée grâce aux accès centralisés aux composants principaux
• Options modulaires : forage incliné, contrôle de la poussière, autolubrification
Applications
• Forage de production en mines à ciel ouvert et carrières
• Forage de reconnaissance géologique et exploration profonde
• Forage rotatif multi-passes et forage fond de trou (DTH)
• Adaptée aux terrains abrasifs ou rocheux
Avantages
• Productivité élevée grâce à la gestion automatique des tiges
• Mobilité optimale sur terrains accidentés grâce au châssis à chenilles
• Sécurité renforcée avec dispositifs de verrouillage du magasin de tiges
• Cabine confortable optimisant le temps d'opération et la vigilance
• Maintenance rapide réduisant les temps d’arrêt sur site
Conception
• Châssis robuste d’excavatrice avec balancier oscillant et motorisation sur chenilles
• Magasin de 4 tiges standard de 9,1 m (30 ft) pour une profondeur de forage maximale
• Moteur diesel indépendant, transmissions hydrauliques performantes
• Tête rotative à pistons axiaux pour puissance et précision
• Cabine pressurisée certifiée FOPS avec dispositif de filtration d'air
Caractéristiques techniques
• Méthodes de forage : Rotary et DTH (Down The Hole)
• Diamètre de forage : 152 à 200 mm
• Force de poussée au trépan : 13 600 kg
• Force de retrait : 4 535 kg
• Profondeur simple passe : 7,9 m (26 ft)
• Profondeur max. (multi-passes) : 44,2 m (145 ft)
• Couple max. rotative : 7 326 Nm
• Vitesse rotative : jusqu’à 160 tr/min
• Poids opérationnel : 32 tonnes environ
• Compresseur : jusqu’à 29,7 m³/min à 7,6 bar (1050 cfm, 110 psi – basse pression), option HP dispos
• Moteur thermique : Caterpillar C15 475 ch / Cummins QSX15 475 ou 525 ch
