Pompe de chauffage en ligne

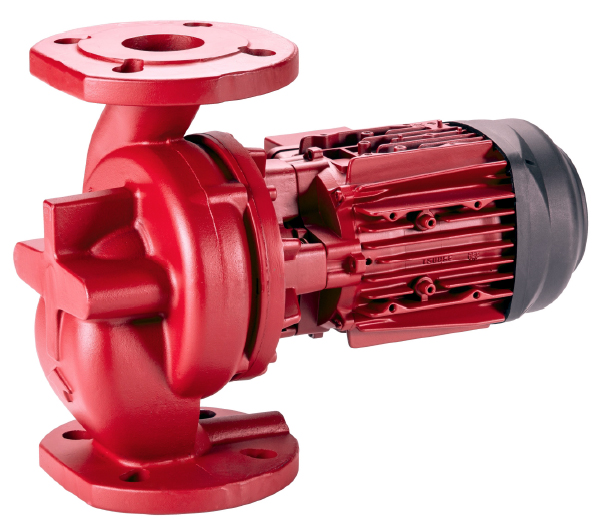

Ksb ETALINE L

Présentation
• Pompe de chauffage simple en exécution en ligne

Applications
• Installations d’eau de service
• Installations de chauffage
• Systèmes de circulation industriels
• Systèmes de climatisation
• Circuits de refroidissement
• Installations d'adduction d'eau
• Liquides n'attaquant pas chimiquement et mécaniquement les matériaux

Conception
• Construction monobloc / en ligne
• Monocellulaire
• Installation horizontale / verticale
• Liaison rigide de pompe et moteur
• Rendement et NPSHreq améliorés grâce à l'hydraulique des roues (aubes) confirmée de manière expérimentale
• Faible usure, niveau de vibrations réduit et grande tranquillité de marche grâce aux bonnes capacités d’aspiration et au fonctionnement quasiment sans cavitation dans une large plage de fonctionnement
• Étanchéité fiable du corps dans des conditions de fonctionnement changeantes grâce au joint du corps encastré
• Adaptation optimale au fluide pompé grâce à la grande variété de matériaux, grand choix de matériaux disponibles en standard pour de nombreuses applications
• Moteurs développés spécialement pour Etaline L, qui se caractérisent par un fonctionnement régulier et silencieux
• Moteurs disponibles également en version à 2 pôles
• Volute : Fonte grise EN-GJL 200 / EN-GJL 250 ; Bronze CC491K
• Roue : Fonte grise EN-GJL-150 ; Polysulfone PSU-GF30 ; Bronze G-CuSn10Zn
• Lanterne d'entraînement : Aluminium AC-46500
• Joint torique : EPDM
• Rondelle : CW508L
• Chapeau conique : Polyamide 66 ; Polysulfone PSU-GF30
• Vis à six pans creux : A4

Caractéristiques techniques
• Température max du liquide : -15°C à +120°C
• Pression max : 10 bars
• Hauteur max : 21 m
• Débit max : 95 m3/h
