Station de relevage

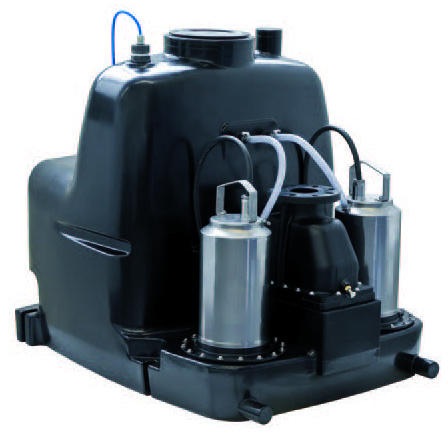

Wilo DRAINLIFT-XL

Description du produit



Applications
• Station de relevage des eaux usées pour l'assèchement des maisons d'habitation et des bâtiments commerciaux (p. ex. restaurants, grands magasins etc.).
• Les eaux brutes, qui ne peuvent pas être conduites naturellement aux égouts, et les eaux usées des installations de toilette, qui se produisent au-dessous du niveau de retenue, doivent être conduites aux égouts publics grâce à uns station de relevage automatique selon DIN EN 12056/DIN 1986-100.
• Les eaux usées contenant de l'huile minérale ou des mélanges explosifs passeront au préalable à travers un séparateur d'huile et d'hydrocarbure, les eaux contenant des graisses passeront à travers un séparateur de graisse et les eaux contenant du sable par un filtre à sable.
• Dans les cas où l'écoulement d'eau vers la station de relevage ne peut pas être interrompu pendant le service normal, une station de relevage équipée d'une deuxième installation de transport (DrainLift M2/L2/XL2) dotée d'une même puissance, qui peut au besoin s'enclencher automatiquement (DIN EN 12050-1 A1), doit être installée.

Avantages
• Réservoir de grande capacité
• Alarme fonctionnant indépendamment du secteur
• Une seule sortie de refoulement (raccord en Y intégré)
• Clapet à battant intégré
• Conçues pour le fonctionnement continu

Conception
• Station de relevage des eaux usées entièrement submersible, prête à être branchée (hauteur d'inondation : 2 m au-dessus du niveau de l'eau, temps de submersion : 7 jours) avec bassin collecteur étanche à l'eau et au gaz et sécurité anti-remous
• Pompe centrifuge à roue Vortex
• Station à double pompe avec moteur triphasé pour fonctionnement automatique (avec modes de fonctionnement d'appoint, de secours et alternatif automatiques)
• Un seul raccordement suffit pour le tuyau de refoulement grâce au clapet à double battant intégré
• Coffret de commande avec fiche à contact de protection ou fiche CEE, contact sec, alarme intégrée, indépendant du secteur via un accumulateur incorporé

Caractéristiques techniques
• Alimentation 3~400 V, 50 Hz
• Puissance absorbée P
• Longueur du câble entre le module et le coffret/fiche 4 m
• Mode de fonctionnement S1 / S3 60 %
• Température du fluide véhiculé max 40 °C, sur une courte période 60 °C
• Température ambiante max 40 °C
• Passage entièrement dégagé 40 mm
• Raccord de tubulure de refoulement DN 65/DN 80
• Raccord d'arrivée DN 100/DN 150
• Raccord de purge DN 70
• Hauteur d'arrivée min. (du fond au rebord supérieur) 700 mm
• Indice de protection (sans coffret de commande) IP 67
• Volume brut du réservoir 440 litres
• Volume de commutation 220 litres
• Hauteur max (HMT) : 22 m
• Débit max : 40 m3/h


Versions disponibles
DRAINLIFT-XL 2/10 / DRAINLIFT-XL 2/15 / DRAINLIFT-XL 2/20 / DRAINLIFT-XL 2/25
