Station de relevage de grande capacité
Ksb SRE 1000

Présentation
• Station de relevage économique double grande capacité

Applications
• Relevage industriel
• Assainissement
• Relevage domestique
• Lotissement
• Rabattement
• Evacuation eau usées

Conception

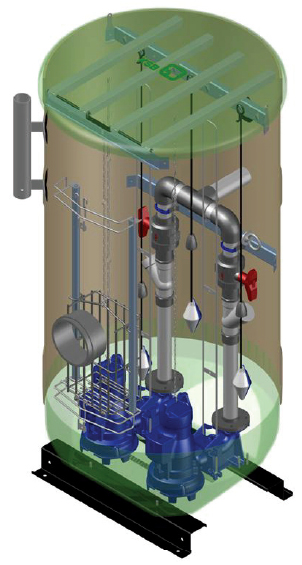

• Station de relevage préfabriquée avec cuve en composite pour installation enterrée.
• Équipée de deux pompes submersibles pour eaux usées montées sur pied d’assise avec système de guidage double.
• Tuyauterie de refoulement complète en PVC, avec vannes à boisseau sphérique et clapets anti-retour à boule montés dans la cuve
• Diamètre cuve : 1000 mm
• Hauteur cuve : 2116 mm (hors tout)
• Volume utile : 628 l (du radier au fil d’eau d’arrivée)
• Couvercle de cuve: 1000 mm en polyester armé de fibre de verre
• Arrivée des eaux : manchette PVC, Ø 200 avec joint à lèvre
• Cote fil d’eau arrivée : 1,20 m sous le terrain naturel
• Raccord refoulement : sortie lisse PVC pression DN 65
• Cote axe de rejet : 0,75 m sous le terrain naturel (hors gel)
• Sortie de câbles : étanche au-dessus du refoulement
• Cuve : Polyester armé de fibre de verre
• Canalisation et robinetterie : PVC
• Traverse de reprise & supérieure : acier inox

Caractéristiques techniques
• Température max du liquide : +40°C
• Orifice : DN50 et DN65
• Hauteur max : 49 m
• Débit max : 50 m3/h
