Poste de relevage

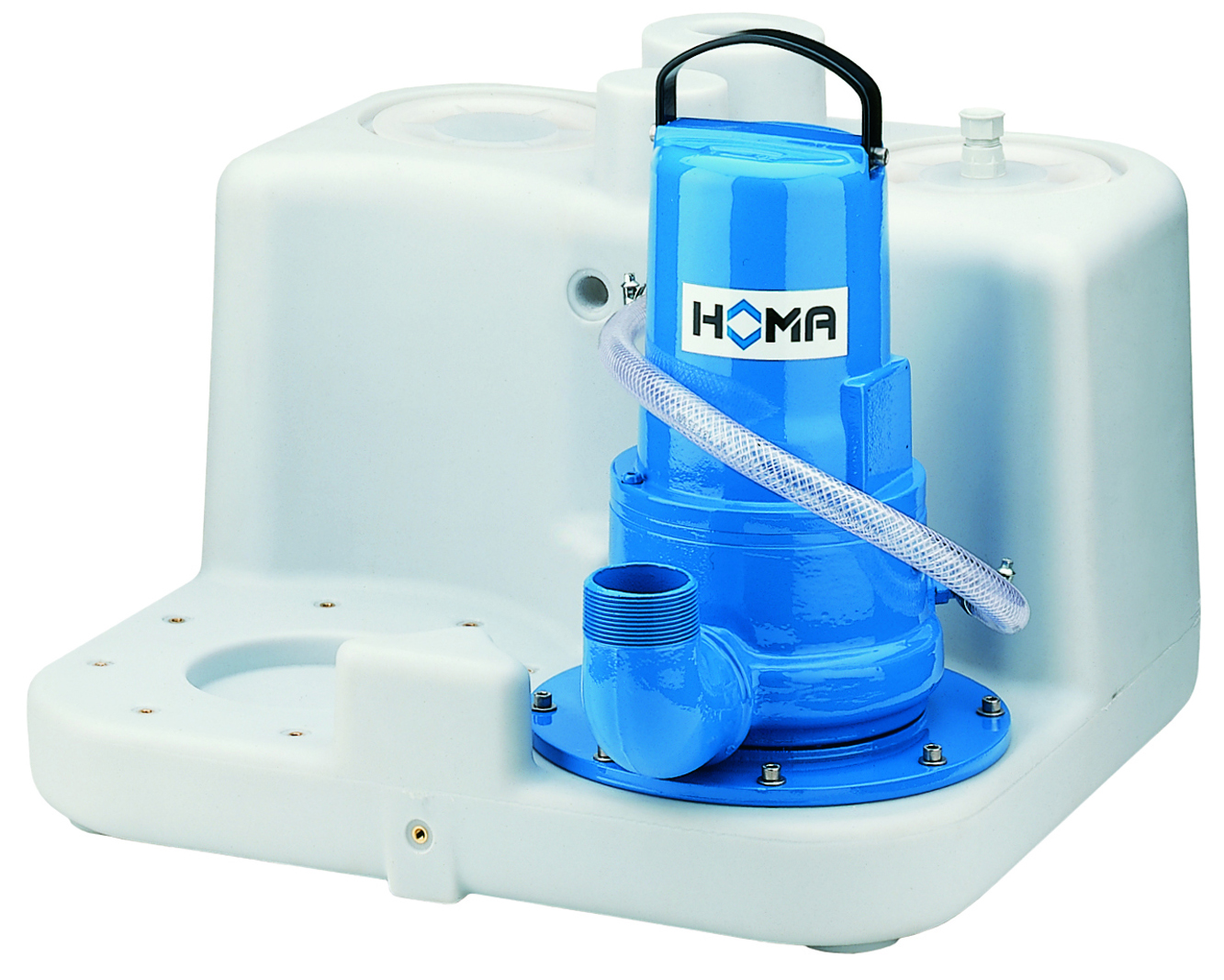

Homa SANIBOY G / SANIMASTER G

Description du produit



Applications
• Les modules HOMA Saniboy G et Sani­master G sont conçus pour le relevage des eaux usées, chargées de matières solides ou fibreuses et les eaux vannes
Ils sont destinés au relevage d’eaux provenant de WC, lavabo, douche, et, de façon générale, de pièces, situées sous le niveau de l’égout (voir norme DIN EN 12056), ou de zones faiblement habitées, avec des conditions topogra­phiques difficiles où des petites cana­lisations sont requises. L’utilisation de petits diamètres de canalisations, Dn40 ou Dn 50 à également l’avantage de réduire le coût de l’installation
Ils sont disponibles en version 1 pompe (Saniboy G) ou en version 2 pompes (Sanimaster G)
• DIN EN 12050-1: Conformité et conception contrôlées et certifiées par LGA, certificat N° 0220119
• Liquide pompé: Eaux usées, ou eaux vannes
Température max. de l’effluent : 35°C et jusqu’à 60°C en pointe
• Fonctionnement: Intermittent

Conception
Module de relevage 1 ou 2 pompes, compose de:
• Cuve: Cuve plastique étanche aux odeurs et au gaz
Entrées:
• Horizontale DN 100/DN 50 (en option, hauteur 180 mm ou 250 mm)
• Verticale DN 100/DN 50
Raccord évent : vertical DN 70
Raccordement pompe diaphragme: R 1“ F
• Pompe: monocellulaire avec refoulement horizontal. Roue multi-canal ouverte avec système dilacérateur
Sanimaster G avec 2 pompes
Refoulement: R 2“ M
• Moteur: moteur électrique submersible monophasé ou triphasé. Sonde thermique intégrée au bobinage. Classe d’isolement F. Indice de protection IP68
• Arbre/roulements: arbre surdimensionné en acier inoxydable, roulements lubrifiés à vie
• Etanchéité: pour les GRP16, dans la chambre à huile combinaison d’une garniture mécanique (SIC) et d’un joint à lèvre. Pour les GRP26, 2 garnitures mécaniques (SIC/SIC) dans la chambre à huile
Contrôle de l’huile par le bouchon de vidange

Matériaux
• Cuve : Composite
• Volute, Roue & Carcasse moteur : Fonte GG 25/EN-GJL-250
• Système dilacérateur : Acier inoxydable 1.4528
• Arbre, Visserie : Acier inoxydable
• Elastomere : NBR

Caractéristiques techniques
• Hauteur mano. jusqu’à : 32 m
• Débit jusqu’à : 22 m3/h


Versions disponibles
SANIBOY G 180-16 W* / 250-16 W* / 180-16 D* / 250-16 D* / 180-26 D* / 250-26 D* / SANIMASTER G 180-16 W* / 250-16 W* / 180-16 D* / 250-16 D* / 180-26 D* / 250-26 D*
