Groupe de surpression

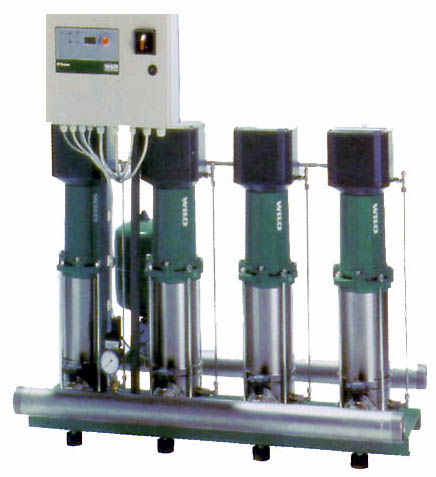

Wilo COMFORT COR MVISE/VR

Description du produit



Applications
Distribution d'eau entièrement automatisée et surpression dans des immeubles d'habitations, de bureaux et administratifs, des hôtels, des hôpitaux, des centres commerciaux et également dans l'industrie
Pour transporter de l'eau potable et sanitaire, de l'eau de refroidissement, de l'eau d'extinction ou d'autres eaux, qui n'attaquent pas chimiquement ni mécaniquement les matériaux utilisés et qui ne contiennent pas de substances abrasives ni fibreuses.

Avantages
Faible niveau sonore grâce à l'utilisation de 2 à 4 pompes centrifuges, à haute pression, en acier inoxydable, avec moteur à rotor noyé, montées en parallèle, avec variateur de fréquence intégré et refroidi par eau
Jusqu'à 20 dB[A] de moins par rapport à un système conventionnel avec une puissance hydraulique semblable
Plage de régulation du convertisseur de fréquence de 20 à 50 Hz
Fiabilité grâce à l'utilisation de pompes de la gamme MVISE avec détection de marche à sec intégrée et déclenchement automatique en cas de manque d'eau

Equipement
Socle : galvanisé à chaud et équipé de plots antivibratiles, réglables en hauteur, en prévision d'une isolation contre les bruits d'impact ; autres exécutions sur demande

Tuyauterie : tuyauterie complète en acier inoxydable 1.4571, prévue pour le raccordement de tous les tuyaux, en différents matériaux, utilisés dans la technique du bâtiment ; la tuyauterie est dimensionnée suivant les performances hydrauliques globales de l'installation.

Pompes : l'installation utilise 2 à 4 pompes montées en parallèle des séries MVISE 2.., 4.., 8.. ; toutes les pompes de ces séries fonctionnent en mode régulation continue grâce au convertisseur de fréquence adapté au moteur de la pompe ; toutes les parties de la pompe, au contact du liquide, sont en acier inoxydable 1.4301 (AISI 304)

Robinetterie : chaque pompe, côté aspiration et refoulement, est équipée d'une vanne d'arrêt à boisseau sphérique avec réducteur en CuZn, recouvert de Ni, certifiée DVGW ou d'un robinet à papillon et d'un clapet anti-retour, côté refoulement, en matériau POM, avec certificat DVGW dans un corps en CuZn.

Réservoir à membrane : 8 l/PN 16 avec membrane en butyle (caoutchouc), monté côté pression de sortie, sans danger au sens de la loi sur la sécurité des aliments ; pour les travaux de vérification et de maintenance, il est pourvu d'un robinet d'isolement en CuZn, recouvert de Ni, avec vidange et raccord de passage suivant DIN 4807.

Capteur de pression : de 4 à 20 mA, monté côté pression de sortie, pour le pilotage du coffret central de régulation Comfort-Vario
Indicateur de pression : par un manomètre, côté pression d'admission et pression de sortie (ø 63 mm) ; l'indication de la pression de sortie est également disponible sur l'écran LCD alphanumérique du coffret de régulation Comfort-Vario

Coffret de commande : l'installation est équipée, en série, d'un coffret de régulation Comfort-Vario (VR)

Caractéristiques techniques
• Alimentation 3~400 V, 50 Hz
Protection par fusible A côté secteur, AC 3 conformément à la puissance moteur et aux directives EVU
Température du fluide max. 50 °C
Pression de service 16 bars
Pression d'arrivée 6 bars
Diamètre nominal du raccordement R/Rp 2" - DN 80
Indice de protection IP 44
• Hauteur max (HMT) : 110 m
• Débit max : 67 m3/h


Versions disponibles
COMFORT COR MVISE/VR COR-2 MVISE 206/VR / COMFORT COR MVISE/VR COR-2 MVISE 210/VR / COMFORT COR MVISE/VR COR-2 MVISE 404/VR / COMFORT COR MVISE/VR COR-2 MVISE 406/VR / COMFORT COR MVISE/VR COR-2 MVISE 410/VR / COMFORT COR MVISE/VR COR-2 MVISE 803/VR / COMFORT COR MVISE/VR COR-2 MVISE 806/VR / COMFORT COR MVISE/VR COR-3 MVISE 206/VR / COMFORT COR MVISE/VR COR-3 MVISE 210/VR / COMFORT COR MVISE/VR COR-3 MVISE 404/VR / COMFORT COR MVISE/VR COR-3 MVISE 406/VR / COMFORT COR MVISE/VR COR-3 MVISE 410/VR / COMFORT COR MVISE/VR COR-3 MVISE 803/VR / COMFORT COR MVISE/VR COR-3 MVISE 806/VR / COMFORT COR MVISE/VR COR-4 MVISE 206/VR / COMFORT COR MVISE/VR COR-4 MVISE 210/VR / COMFORT COR MVISE/VR COR-4 MVISE 404/VR / COMFORT COR MVISE/VR COR-4 MVISE 406/VR / COMFORT COR MVISE/VR COR-4 MVISE 410/VR / COMFORT COR MVISE/VR COR-4 MVISE 803/VR / COMFORT COR MVISE/VR COR-4 MVISE 806/VR
