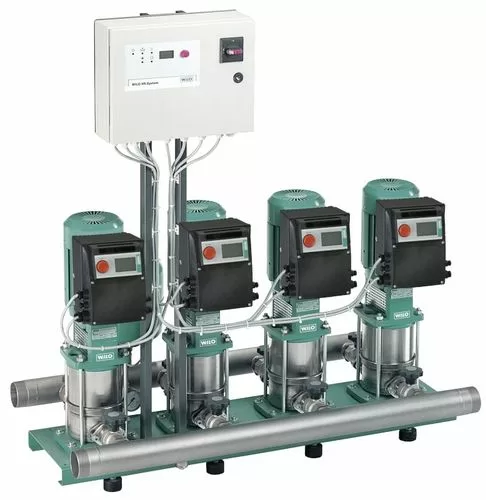

Groupe de surpression
Wilo COMFORT COR MVIE/VR

Applications
• Distribution d’eau entièrement automatisée en mode débit (alimentation) à partir du réseau hydrique public ou d'un réservoir de stockage
• Pour transporter de l'eau potable et sanitaire, de l'eau de refroidissement, de l'eau d'extinction ou d'autres eaux, qui n'attaquent pas chimiquement ni mécaniquement les matériaux utilisés et qui ne contiennent pas de substances abrasives ni fibreuses

Avantages
• Système robuste grâce à l'utilisation de pompes centrifuges, à haute pression, en acier inoxydable de la série MVIE avec convertisseur de fréquence intégré, refroidi par air
• Large gamme de puissances hydrauliques grâce à l'utilisation de toutes les pompes de la série MVIE
• Grande plage de régulation proportionnellement supérieure du convertisseur de fréquence
• Protection thermique du moteur intégrée par thermistance (PTC)
• Détection de la marche à sec intégrée avec déclenchement automatique en cas de manque d'eau grâce à une cartographie de la régulation électronique du moteur

Conception
• Socle : acier inoxydable 1.4301 ou acier galvanisé à chaud (MVIE.../VR) équipé de plots antivibratiles, réglables en hauteur, en prévision d'une isolation contre les bruits d'impact
• Tuyauterie : tuyauterie complète côté refoulement en acier inoxydable 1.4571, prévue pour le raccordement de tous les tuyaux, en différents matériaux, utilisés dans la technique du bâtiment ; la tuyauterie est dimensionnée suivant les performances hydrauliques globales de l'installation
• Pompes : l'installation utilise 1 pompe des séries MVIE 2.., 4.., 8.., 16.., 32.. ou 52.. (jusqu'à une puissance moteur de 7,5 kW max) ; toutes les pompes de ces séries peuvent fonctionner en mode de régulation continue entre 26 Hz et max 65 Hz grâce au convertisseur de fréquence refroidi par air et adapté au moteur de la pompe ; toutes les parties des pompes, au contact du liquide, sont en acier inoxydable 1.4301
• Robinetterie : chaque pompe, côté refoulement, est équipée d'une vanne d'arrêt à boisseau sphérique avec réducteur en CuZn, recouvert de Ni, certifiée DVGW et d'un clapet anti-retour, en matériau POM, avec certificat DVGW dans un corps en CuZn
• Réservoir à membrane : 8 l/PN 16 avec membrane en butyle (caoutchouc), monté côté pression de sortie, sans danger au sens de la loi sur la sécurité des aliments ; pour les travaux de vérification et de maintenance, il est pourvu d'un robinet d'isolement en CuZn, recouvert de Ni, avec vidange et raccord de passage suivant DIN 4807

Caractéristiques techniques
• Alimentation : 3~400 V, 50/60 Hz ou selon le modèle également 1~230 V, 50/60 Hz
• Température du fluide max : 70 °C
• Pression de service : 16 bars
• Pression d'arrivée : 10 bars
• Diamètre nominal du raccordement côté aspiration : Rp 1" 1/4 - Rp 2"
• Diamètre nominal du raccordement côté refoulement : Rp 1" 1/4 - Rp 1" 1/2
• Indice de protection : IP 54
• Hauteur max (HMT) : 160 m
• Débit max : 650 m3/h
