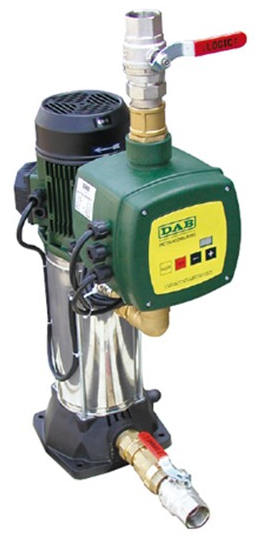

Module de surpression
Jetly ACTIVE DRIVER KVC-X

Description du produit


Présentation
• Les groupes KVC-X AD fournissent une pression constante quel que soit le débit demandé, grâce au module ACTIVE DRIVER adapté sur chacune des pompes
• L'ACTIVE DRIVER est un système innovant intégré de contrôle d'électropompes à vitesse variable, qui sert à maintenir la pression à une valeur constante quand le débit varie
• L'ACTIVE DRIVER comprend : un convertisseur, un capteur de pression et un capteur de débit
• L'ACTIVE DRIVER pilote des électropompes équipées de moteurs asynchrones standard triphasés tout en étant alimenté par une ligne monophasée

Avantages
• Prêt à l'emploi : il suffit d'ajuster la pression souhaitée
• Très silencieux
• Faible consommation d'énergie
• Economie d'eau
• Dimensions réduites
• Protection contre le manque d'eau

Conception
Groupes à 1 Pompe
• 1 pompe type KVC-X
• 1 ACTIVE DRIVER
• 1 clapet-vanne à l’aspiration
• 1 vanne au refoulement

Groupes à 2 Pompes
• 2 pompes type KVC-X
• 1 ACTIVE DRIVER par pompe
• 1 coffret d’alimentation et de protection
• Collecteurs inox à l’aspiration et au refoulement
• 2 clapets-vannes à l’aspiration
• 2 vannes au refoulement
• Manomètre avec vanne d’isolement
• Ensemble prêt à l’emploi monté sur châssis

Caractéristiques techniques
• Courant maxi de phase du moteur : 9,3 A
• Tension d'alimentation : 230 V monophasée
• Fréquence : 50-60 Hz
• Tension électropompe : 230 V triphasée
• Poids de l'unité (emballage exclu) : 3,800 kg
• Position de travail : indifférente
• Température max. du liquide : 50 °C
• Température maxi de service : 60 °C
• Pression maxi : 10 bar
• Gamme de réglage pression : 1 à 9 bar
• Encombrements maxi (L x H x P) : 22 x 28 x 18 cm
• Raccord hydraulique entrée fluide : 1" 1/4 mâle
• Raccord hydraulique sortie fluide : 1" 1/2 femelle
• Indice de protection : IP 55

Protections
• Fonctionnement à sec
• Ampèremétrique
• Surchauffe de la partie électronique
• Tensions d'alimentation anormales
• Court-circuit direct entre les phases de sortie
• Fonctions affichées :
- Fréquence (Hz)
- Pression (Bar)
- Intensité (A)
• Chaque module ACTIVE DRIVER est réglé en usine et adapté au modèle de pompe KVC-X 35/120 ou 60/120
• Dans le cas des groupes à 2 pompes, à la première baisse de pression due à un puisage d'eau, la 1re pompe se met en marche et quand la demande de débit augmente, la deuxième pompe démarre en cascade.Les pompes s'arrêtent dans l'ordre inverse quand le débit diminue
• A la deuxième baisse de pression, grâce à l'ACTIVE DRIVER qui gère l'alternance de démarrage des pompes, c'est la 2e pompe qui se met en marche

Caractéristiques techniques
• Hauteur mano. jusqu’à : 78 m
• Débit jusqu’à : 24 m3/h

Versions disponibles
1 KVC-X AD 35/120 MONO / 1 KVC-X AD 60/120 TRI / 2 KVC-X AD 35/120 MONO / 2 KVC-X AD 60/120 TRI / 2 KVC-X AD 70/120 TRI / 2 KVC-X AD 85/120 TRI / 3 KVC-X AD 35/120 TRI / 3 KVC-X AD 60/120 TRI / 3 KVC-X AD 70/120 TRI / 3 KVC-X AD 85/120 TRI
