Module d'expansion

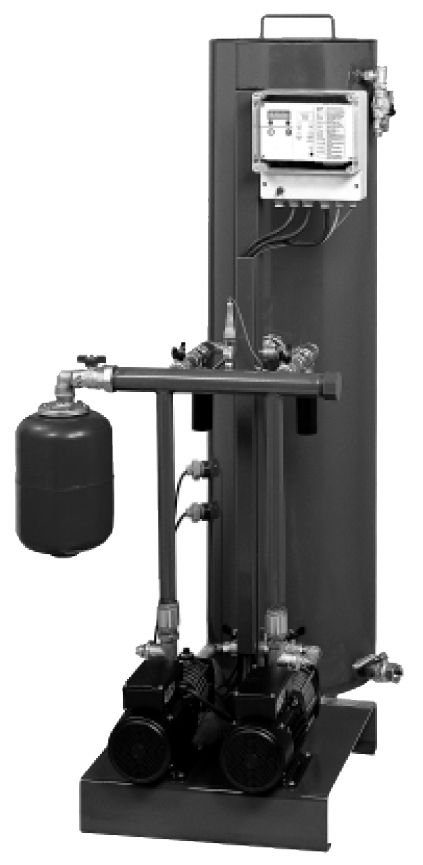

Grundfos AQUA STABLE

Description du produit


Applications
• L'AQUA-STABLE est un dispositif de maintien de pression absorbant les dilatations des circuits fermés soumis à des variations de température, par bâche de stockage à disconnexion, remplissage automatique, pompe, déverseur DTU G5 11
• Il peut assurer les appoints d'additifs tels que les produits de traitement d'eau, antigel…

Nota : Le maintien de pression ne remplace pas la soupape de sécurité. Elle est obligatoire sur toutes les
installations, et doit être installée conformément au DTU 65.11.

Conception
Pompes
• Groupes électropompes multicellulaires horizontaux ouverticaux (selon modèle) avec clapet anti-retour et té de réglage
• Courant monophasé 240 volts - protection ipsothermique
• Moteur 2900 t/mn 50 Hz.

Déverseur
• Corps bronze PN 16 équipé d'un filtre à tamis. Plages de réglage s'échelonnant entre 1 et 10 bar selon modèles

Contacteurs à flotteurs
• Deux contacteurs à flotteurs : un pour le remplissage de la bâche, l'autre pour la sécurité manque d'eau avec coupure de la pompe

Remplissage automatique
• Composée d'une électrovanne, d'un coude de réglage et d'un boisseau sphérique, cette arrivée d'eau par surverse assure une disconnexion naturelle en conformité avec la réglementation sanitaire en vigueur
• L'installation d'un disconnecteur sur l'alimentation de ce remplissage n'est pas nécessaire

Coffret de commande
• Coffret IP 55 type secondaire et conforme aux normes en vigueur - alimentation 220 volts - monophasé - 50 Hz + terre
• Régulateur numérique à affichage digital, piloté par un capteur de pression piezoélectrique

Gestion de :
• Marche/arrêt des pompes, cascade, permutation
• Sécurités : pression faible, pression forte, manque d'eau bâche
• Temporisation et options

Raccordement à la télésurveillance :
• Un relais d'alarme par contact sec, libre de potentiel, est activé en cas de :
- Manque d'eau bâche
- Pression faible
- Pression forte
- Fuite réseau (option)

Principe de fonctionnement
Elévation de la température :
• La pression augmente dans le réseau fermé et dépasse la valeur de consigne, le déverseur s'ouvre et laisse débiter vers la bâche.

Abaissement de la température :
• La pression baisse dans le réseau fermé et atteint le seuil d'enclenchement de la pompe. Celle-ci est mise en route par le régulateur.
• L'installation est dite " sans vase"

Versions disponibles
AQUA-STABLE 30 / AQUA-STABLE 50 / AQUA-STABLE 60 / AQUA-STABLE 70 / AQUA-STABLE 90 / AQUA-STABLE D 30 / AQUA-STABLE D 50 / AQUA-STABLE D 60 / AQUA-STABLE D 70 / AQUA-STABLE D 90
