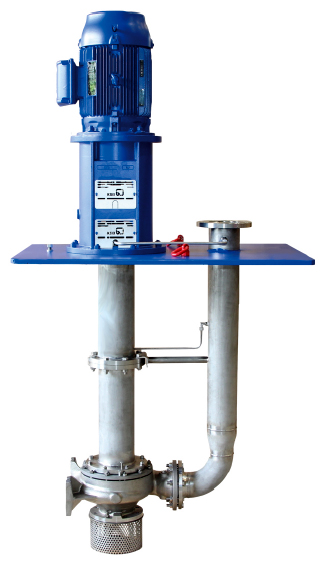

Pompe verticale semi-plongeante
Ksb ESTIGIA

Présentation
• Pompe verticale semi-plongeante

Applications
• Industrie automobile
• Applications marines
• Industrie agroalimentaire et industrie des boissons
• Industries du papier et de la cellulose
• Industrie chimique
• Industrie pétrochimique
• Installations d’alimentation en eau
• Traitement de surface
• Installations de peinture
• Systèmes de climatisation
• Installations de production d'énergie
• Installations de lavage
• Fluides inorganiques
• Fluides organiques
• Huiles de lubrification et d’étanchéité
• Eau chaude
• Eau chargée en peinture
• Eau contenant du sable
• Condensat
• Eau de lavage
• Solvants
• Eau de mer
• Eau de refroidissement

Conception
• Pompe à volute
• Pour installation verticale dans un réservoir fermé sous pression atmosphérique
• Monocellulaire
• Selon DIN EN ISO 5199 (avec commentaires)
• Accouplement pompe-moteur
• Gestion des ressources économe en énergie et respectueuse de l'environnement grâce à des caractéristiques hydrauliques optimisées pour un meilleur rendement et d'excellentes valeurs NPSH
• Réduction des coûts d’exploitation par rognage du diamètre nominal de la roue au point de fonctionnement
• Frais d'exploitation réduits grâce à la consommation énergétique moindre, le concept optimisé des pièces de rechange et la robustesse élevée
• Maintenance aisée : démontage facile et rapide
• Montage facilité de la pompe et couverture du réservoir par la plaque de couverture intégrée
• Sans entretien grâce aux paliers graissés à vie
• Faible encombrement de par la construction verticale
• Longue durée grâce aux paliers lisses hauts qualité aux intervalles de révision prolongés
• Volute : Fonte grise EN-GJL-250 / A 48 CL 35B (GG, GC) ; Acier inoxydable 1.4408 / A 743 Gr CF8M (CC) ; Noridur 1.4593/1.4517 / A 995 CD 4MCuN (DD)
• Couvercle de corps : Fonte grise EN-GJL-250 / A 48 CL 35B (GG, GC) ; Acier inoxydable 1.4408 / A 743 Gr CF8M (CC) ; Noridur 1.4593/1.4517 / A 995 CD 4MCuN (DD)
• Arbre : Acier de traitement C45+N / A 108 UNS G10450 (GG, GC) ; Acier inoxydable 1.4404 / AISI 316L (CC) ; Acier inoxydable 1.4462 / UNS S31803 (DD)
• Roue : Fonte grise EN-GJL-250 / A 48 CL 35B (GG) ; Acier inoxydable 1.4408 / A743 Gr CF8 M (GC, CC) ; Noridur 1.4593/1.4517 / A 995 CD 4MCuN (DD)
• Lanterne d'entraînement : Fonte grise EN-GJL-250 / A 48 CL 35B ; Acier de construction
• Porte-coussinet : SiC/SiC
• Chemise d'arbre sous coussinet : SiC/SiC
• Coussinet : PTFE-GF25
• Plaque de couverture : Acier revêtu

Caractéristiques techniques
• Température du liquide : -30°C à -100°C
• Orifices : DN25 à DN250
• Profondeur d’immersion max : 6m
• Vitesse de rotation : 3000 tr/min (50Hz) ; 3600 tr/min (60Hz)
• Hauteur max : 110 m
• Débit max : 1160 m3/h (50Hz) ; 1450 m3/h (60Hz)
