Pompe de gravure haute pression

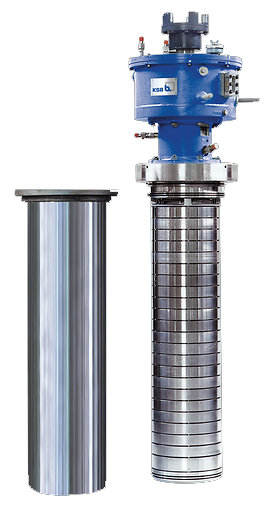

Ksb RVM

Présentation
• Pompe de gravure haute pression

Applications
• Débit de charge dans le système de refroidissement du réacteur
• Système de refroidissement d'urgence et d'évacuation de la chaleur résiduelle
• Systèmes de contrôle du volume
• Systèmes d'injection de sécurité haute pression

Conception
• Roulements de guidage hydrodynamiques lubrifiés par produit
• Anneaux d'usure sans grippage
• Flèche d'arbre insignifiante due à la disposition verticale
• Une seule garniture mécanique
• Un seul roulement lubrifié à l'huile (poussée radiale / axiale combinée)
• Démarrage direct : pas de pré-lubrification
• Conception coulissante des composants internes de la pompe
• Joints mécaniques dans la conception de la cartouche
• Séparation de la section de pompe (contaminée) et du plancher d'exploitation
• Petit espace d'installation grâce à la disposition verticale
• Circulation d'huile interne
• Élimination des dispositifs auxiliaires grâce à la pompe à entraînement direct
• Rotor guidé dans un roulement lubrifié à l'eau et dans des bagues interétages

Caractéristiques techniques
• Pression de service : 200 bars
• Température du liquide : jusqu’à +100°C
• Orifices : jusqu’à DN85
• Fréquence : 50Hz ou 60Hz
• Hauteur max : 2000 m
• Débit max : 50 m3/h
