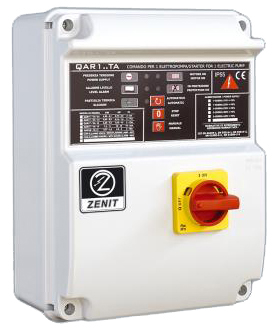

Coffret electrique pour pompe
Zenit Q1EL M

Description du produit



Applications
• Tous les câblages internes ont été réalisés de façon extrêmement claire et rationnelle.
• Les câbles de connexion sont identifiés par des étiquettes numérotées, ce qui facilite toute référence au schéma et toute intervention de la part des techniciens.
• En outre, l'attention réservée à l'assemblage se traduit par un produit d'une qualité meilleure avec diminution du risque de pannes et de défaillances. Chaque tableau a été réalisé dans le respect des normes en vigueur en matière de constructions électriques.
• Tous les tableaux sont fournis avec une documentation complète, les schémas électriques et la déclaration de conformité CE.

Conception
• Alimentation 1~ 50/60Hz 230V +/- 10%
• Entrée en très basse tension pour actionnement par pressostat ou interrupteur à flotteur
• Entrée en très basse tension pour actionnement externe par 3 sondes de niveau minimum
• Idéal pour une utilisation avec des sondes pour liquides conducteurs non inflammables (non incluses)
• Sélecteur pour le fonctionnement des sondes au remplissage/vidage
• Régulateur interne sensibilité sondes
• Boutons pour fonctionnement moteur en « Automatique–Éteint–Manuel »
• Led voyant vert « Présence Tension »
• Led voyant vert « Fonctionnement Automatique »
• Led voyant vert « moteur en fonction »
• Led voyant rouge « alarme niveau »
• Led voyant rouge « alarme moteur en protection pour surcharge »
• Bouton de rétablissement de la protection
• Protection électronique pour surcharge moteur réglable
• Temps d'intervention protection 5”
• Fusibles de protection du moteur
• Fusible de protection des circuits auxiliaires
• Sortie alarme avec contacts à permutation N.O.-F-N.F. (débit 16A 250V charge résistive)
• Sectionneur général avec dispositif de verrouillage de porte
• Dispositif pour l'introduction du condensateur
• Coffret en ABS
• Sortie avec serre-câbles anti-arrachement
• Degré de protection IP55

Caractéristiques techniques
• Les tableaux ont été réalisés avec les meilleurs composants disponibles sur le marché afin de garantir une fiabilité élevée et d'assurer l'approvisionnement en pièces détachées.
• Le fonctionnement et la qualité des tableaux ont été soumis à des contrôles sévères avant la livraison.
• Les tableaux électromécaniques et électroniques Zenit sont optimisés pour l'utilisation avec des pompes submersibles et leur polyvalence et leur fiabilité sont assurées par les nombreux accessoires dont ils sont dotés.
• Interagir avec un seul interlocuteur pour la fourniture des machines et des systèmes de contrôle se traduit par des avantages sûrs en termes économiques et au niveau des temps d'intervention.


Versions disponibles
Q1 EL M
