- Appareil de mesure / Analyseur de spectre Metrix SX 1234 (SX1234)
Appareil de mesure / Analyseur de spectre

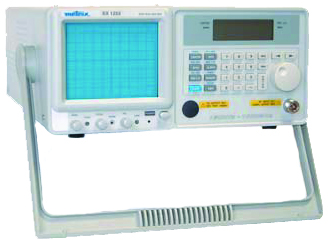

Metrix SX 1234 (SX1234)
Disponible sous 48h
Présentation
• Le SX 1234 est un analyseur de spectre qui possède en outre une entrée TRACKING
Caractéristiques techniques
• Fréquence / amplitude : 10 à 1000MHz / 0 à -50dBm, résolution 1dB
• Harmoniques : <-30dBc
• Alimentation Secteur : 100/120/220/230V 50Hz-60Hz - Consommation Max. 75W
• Sécurité/Normes : IEC 61010-1 - Cat.II 25V - Pol.2
• Protections des entrées : 25V crête
• Dimensions / Masse : 310x150x445mm / 8,5kg
Fréquence centrale
• Affichage : 1.000.000 points (6 1/2 digits)
• Plage : 150kHz à 1000MHz
• Résolution sur valeur fréq. centrale : 1kHz
• Fréquence interne : numérique par PLL
• Stabilité en fréquence : ±2ppm/an
• Excursion de fréquence : Zéro, 2kHz à 100MHz/div. (séquences 1-2-5)
Résolution
• Filtres : 3kHz, 30kHz, 220kHz, 4MHz
• Filtres vidéo : 1,6kHz/90kHz en fonction de la résolution
Niveau
• Dynamique d'entrée : -100dBm à +20dBm
• Plancher de bruit : -95dBm avec résolution de 30kHz -100dBm typique / -75dBm : 150kHz à 10MHz
• Dynamique d'affichage : 75dB
• Réponse harmonique : < -40dBc, entrée RF < niveau de référence
• Réponse non harmonique : < -60dBc typique < niveau de référence,
• AVG, 5MHz / div.
• Intermodulation (3ème rang) : < -70dBc pour entrée à -40dBm, 2 tons, écart 1MHz / < -45dBc : 150kHz à 10MHz
Entrée
• Puissance max admissible : +30dBm permanent, ±25VDC
• Impédance : 50? nominal
• Atténuation d'entrée : 50dB par pas de 10dB
• Connecteur : Type “N” femelle
Marqueurs
• Nombre : 2
• Modes : Absolu, relatif
Fonctions
• Mémoires : 9 mémoires (sauvegarde et rappel)
• Trace : MAX, HOLD, AVG (2 à 32 traces), MEM
Communication PC
• Interface : RS232 en standard
• Affichage : 1.000.000 points (6 1/2 digits)
• Plage : 150kHz à 1000MHz
• Résolution sur valeur fréq. centrale : 1kHz
• Fréquence interne : numérique par PLL
• Stabilité en fréquence : ±2ppm/an
• Excursion de fréquence : Zéro, 2kHz à 100MHz/div. (séquences 1-2-5)
Résolution
• Filtres : 3kHz, 30kHz, 220kHz, 4MHz
• Filtres vidéo : 1,6kHz/90kHz en fonction de la résolution
Niveau
• Dynamique d'entrée : -100dBm à +20dBm
• Plancher de bruit : -95dBm avec résolution de 30kHz -100dBm typique / -75dBm : 150kHz à 10MHz
• Dynamique d'affichage : 75dB
• Réponse harmonique : < -40dBc, entrée RF < niveau de référence
• Réponse non harmonique : < -60dBc typique < niveau de référence,
• AVG, 5MHz / div.
• Intermodulation (3ème rang) : < -70dBc pour entrée à -40dBm, 2 tons, écart 1MHz / < -45dBc : 150kHz à 10MHz
Entrée
• Puissance max admissible : +30dBm permanent, ±25VDC
• Impédance : 50? nominal
• Atténuation d'entrée : 50dB par pas de 10dB
• Connecteur : Type “N” femelle
Marqueurs
• Nombre : 2
• Modes : Absolu, relatif
Fonctions
• Mémoires : 9 mémoires (sauvegarde et rappel)
• Trace : MAX, HOLD, AVG (2 à 32 traces), MEM
Communication PC
• Interface : RS232 en standard
Voir plus de détails
Référence du produit (Code article)
SX1234
Version disponible
SX 1234
